R1''-11 M42 X 2 30s Bsp-metrik Döner Dirsek (SB-3330-RMDD-S)

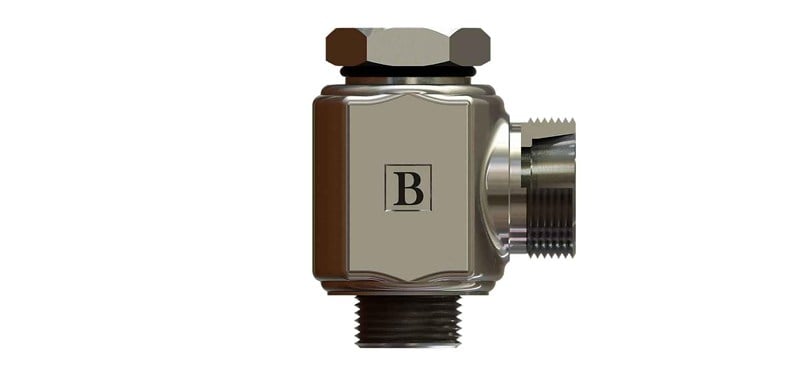

SB-3330-RMDD-S, 1" BSP - M42x2 ölçülerinde OLC BSP metrik döner dirsek ürünüdür. S (ağır) seri, 30 mm boru içindir.

BSP metrik döner dirsek ne için kullanılır?

SB-3330-RMDD-S, 1" BSP ve M42x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Montaj sonrası ayar gerektiren tesisatta tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1" BSP, diğer ucu M42x2 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

1" BSP dişi nasıl tanınır?

1" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1" boyutunda inç başına 11 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

M42x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü 1 R1"-11, Diş Ölçüsü 2 M42X2, Boru Çapı 30 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
