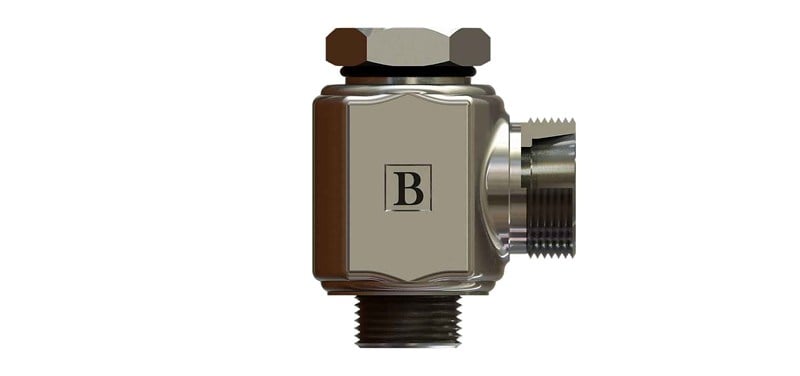

M36x2 ölçüsünde SB-3328-RMDD-L kodlu BSP metrik döner dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
BSP metrik döner dirsek nerede kullanılır?
SB-3328-RMDD-L, M36x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Montaj sonrası ayar gerektiren tesisatta tercih edilir.
Sık sorulan sorular
SB-3328-RMDD-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-3328-RMDD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre CİVATA ÖLÇÜSÜ T1 R1"-11-RMDD-L, Diş Ölçüsü T2 M36X2, Boru Çapı (ØD2) 28, ØD1 24, ØD3 17, B 32, E 31,5, C 63. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
