OLC SB-3322-RMKD-L: 1" BSP - M30x2 ölçülerinde BSP - metrik kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik kontralı dirsek ne için kullanılır?

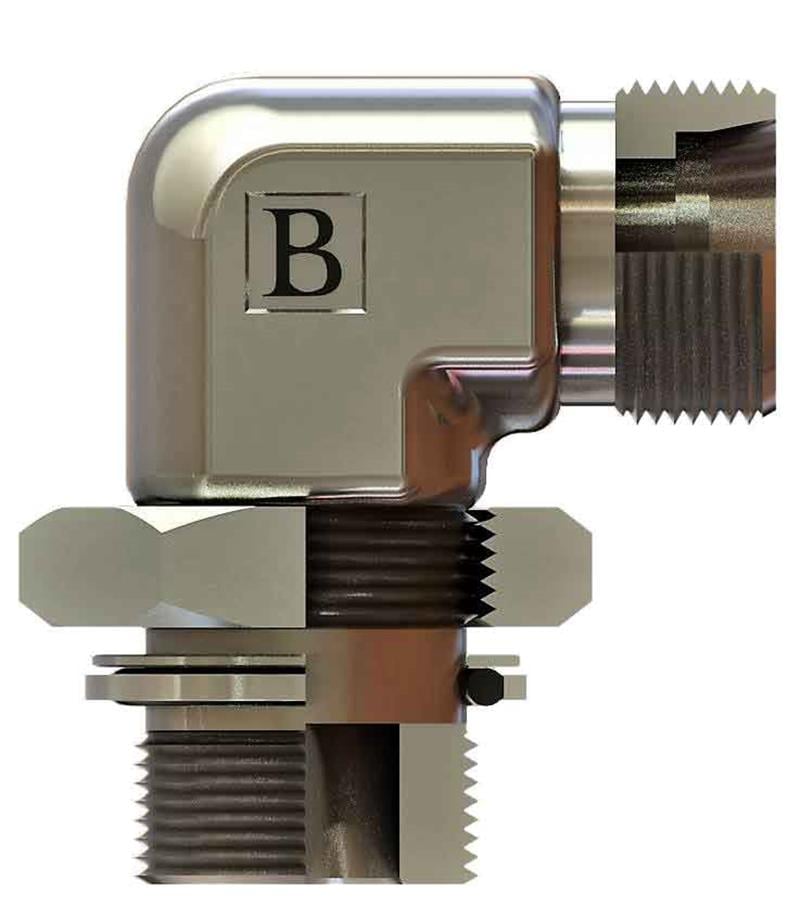

SB-3322-RMKD-L, 1" BSP ve M30x2 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
SB-3322-RMKD-L yönü nasıl ayarlanır?
Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
Bağlantıda conta gerekir mi?
M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-3322-RMKD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 22 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 M30X2, B 30,4, C 44, ØD1 19, ØD2 22, ØD3 41, A1 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
