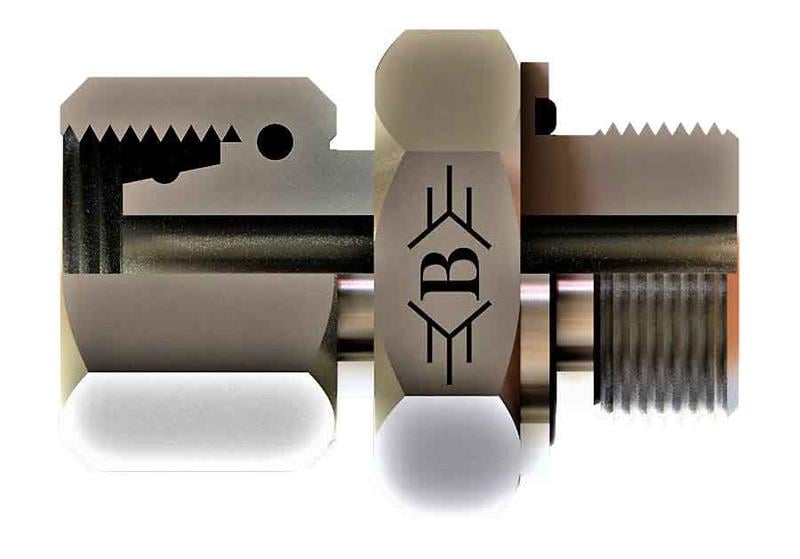

OLC SB-3320-RMTR-S: 1" BSP - M30x2 ölçülerinde BSP - metrik ters rakor (perflexli). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik ters rakor (perflexli) ne için kullanılır?
SB-3320-RMTR-S, 1" BSP ve M30x2 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.
Sık sorulan sorular
SB-3320-RMTR-S için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.
SB-3320-RMTR-S sızdırmazlığı nasıl sağlanır?
SB-3320-RMTR-S ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. "Perflexli" ifadesi, blok tarafta hazır sızdırmazlık elemanı olduğunu gösterir.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-3320-RMTR-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 M30X2, BORU ÇAPI ØD1 30, B 44, C 18, ØD2 14, A1 41, A2 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
