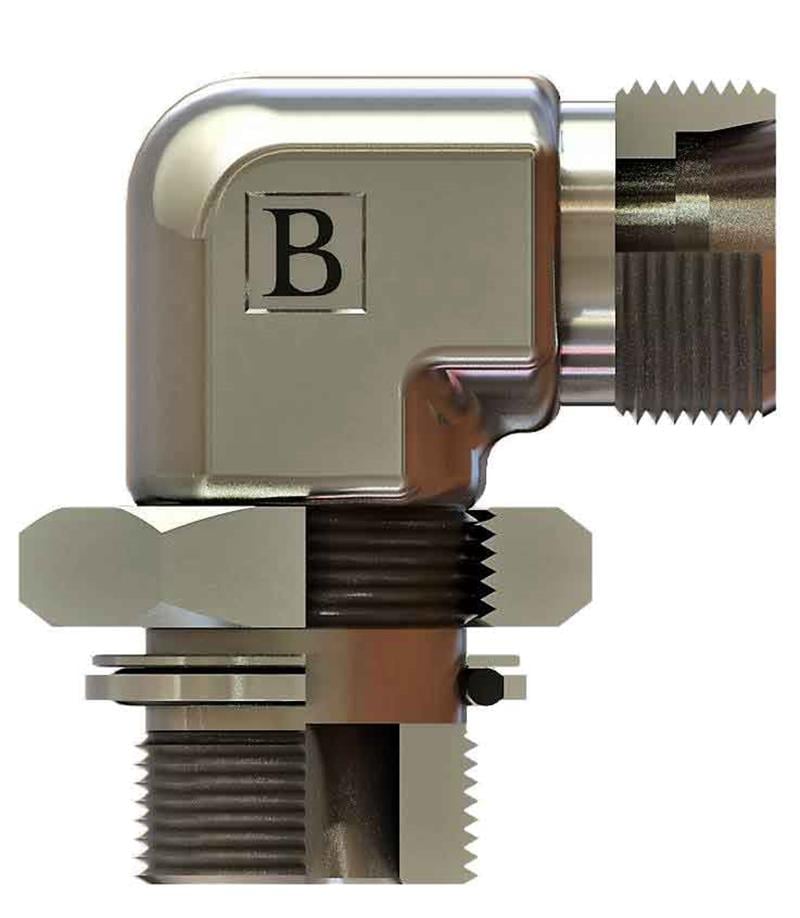

1" BSP - M30x2 ölçülerinde SB-3320-RMKD-S kodlu BSP - metrik kontralı dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
SB-3320-RMKD-S ne işe yarar?
SB-3320-RMKD-S, 1" BSP ve M30x2 bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1" BSP, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bağlantıda conta gerekir mi?
M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 M30X2, B 27,4, C 44, ØD1 16, ØD2 20, ØD3 41, A1 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
