R1''-11 M30x2 20s Bsp-metrik Döner Dirsek (SB-3320-RMDD-S)

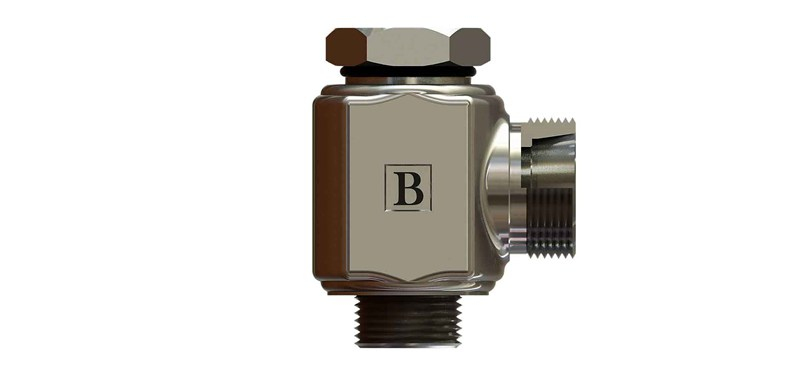

OLC SB-3320-RMDD-S: 1" BSP - M30x2 ölçülerinde BSP metrik döner dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP metrik döner dirsek ne için kullanılır?

SB-3320-RMDD-S, 1" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen döner dirsek rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Hortumların gövdeye paralel yönlendirilmesini kolaylaştırır.

Sık sorulan sorular

M30x2 dişi nasıl tanınır?

M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-3320-RMDD-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü 1 R1"-11, Diş Ölçüsü 2 M30X2, Boru Çapı 20 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
