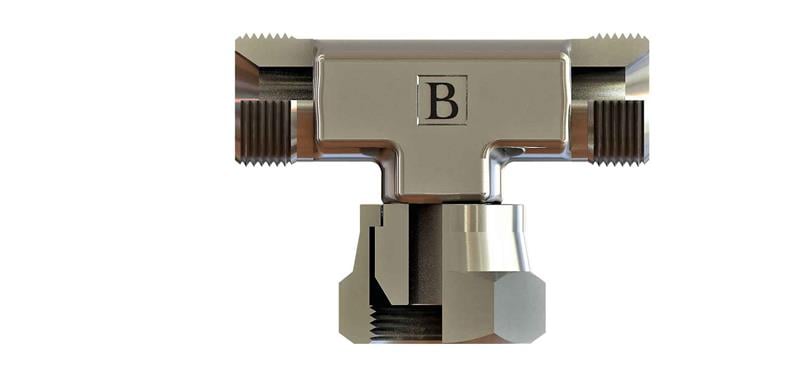

R1''-11 Bsp Orta Bacak T Rakor (SB-3333-ROT)

1" BSP ölçüsünde SB-3333-ROT kodlu BSP orta bacak T rakor, OLC hidrolik rakor serisindendir.

BSP orta bacak T rakor nerede kullanılır?

SB-3333-ROT, 1" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1" BSP dişi nasıl tanınır?

1" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1" boyutunda inç başına 11 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-3333-ROT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R1"-11, B 42, C 42, ØD 20, A1 36, A2 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
