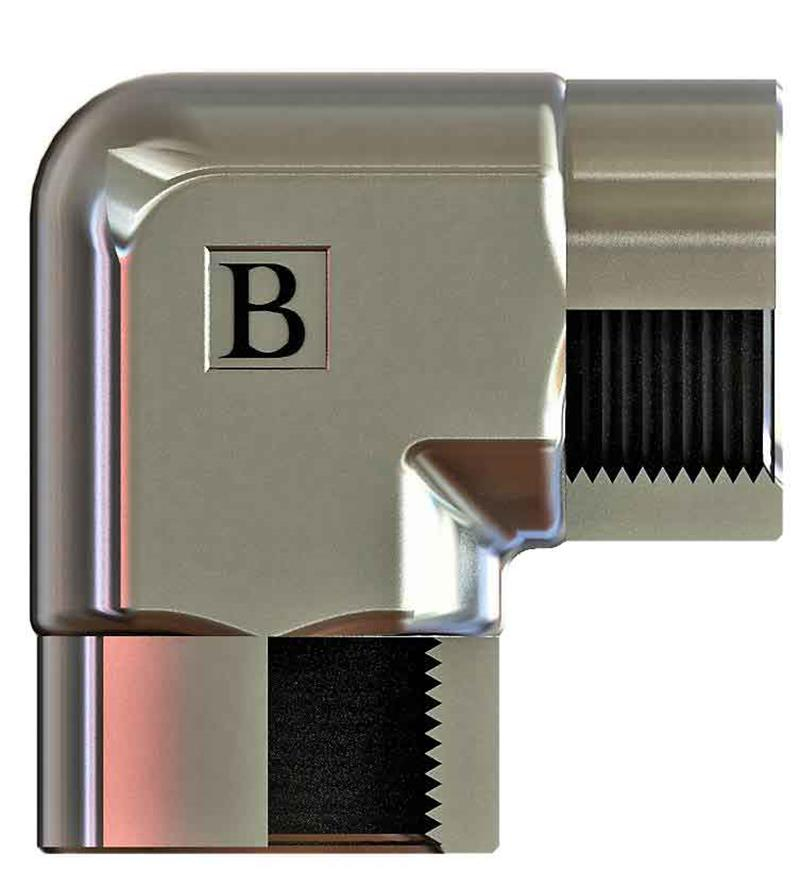

R1''-11 Bsp Dişi Dirsek (SB-3333-DD)

1" BSP ölçüsünde SB-3333-DD kodlu BSP dişi dirsek, OLC hidrolik rakor serisindendir.

SB-3333-DD ne işe yarar?

SB-3333-DD, 1" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1" BSP ne anlama gelir?

1" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R1-11 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"-11, B 46, C 46, ØD 25, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
