R1''-11 1''7/16-12 Bsp-orfs Ters Nipel (SB-3337-ROTN)

SB-3337-ROTN, 1" BSP - 1 7/16-12 ORFS ölçülerinde OLC BSP - ORFS ters nipel ürünüdür.

SB-3337-ROTN ne işe yarar?

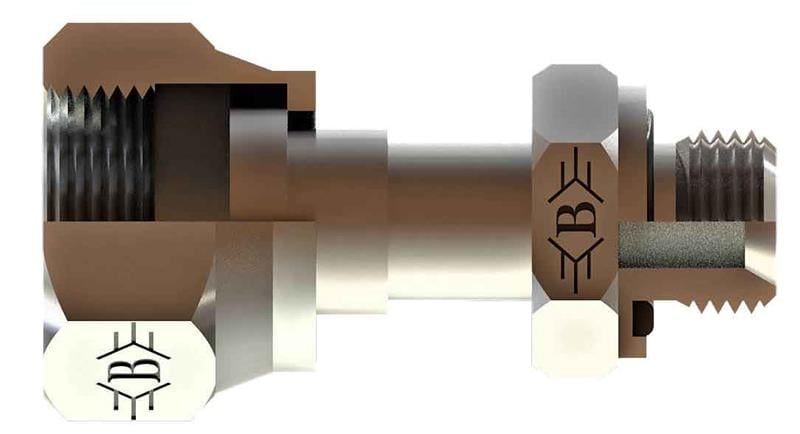

SB-3337-ROTN, 1" BSP ve 1 7/16-12 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 7/16-12 ORFS ne anlama gelir?

1 7/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 7/16" çapta inç başına 12 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

1 7/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-3337-ROTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"-11, SOMUN ÖLÇÜSÜ T2 1"7/16-12, B 58, C 18, ØD 19, A1 41, A2 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
