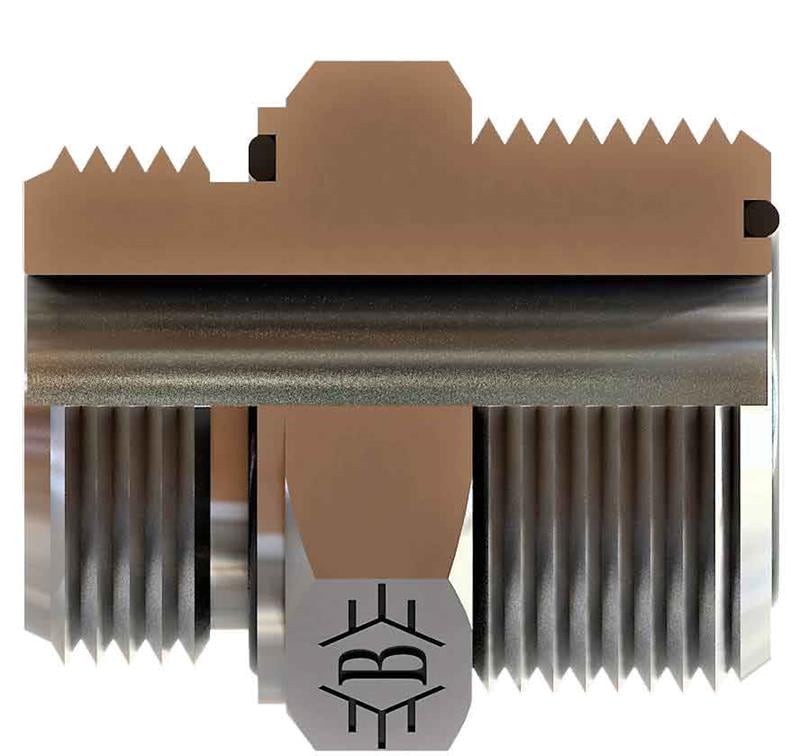

R1''-11 1''7/16-12 Bsp-orfs Nipel (SB-3337-RON)

SB-3337-RON, 1" BSP - 1 7/16-12 ORFS ölçülerinde OLC BSP - ORFS nipel ürünüdür.

BSP - ORFS nipel nerede kullanılır?

SB-3337-RON, 1" BSP ile 1 7/16-12 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-3337-RON hangi bağlantılara uyar?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

1 7/16-12 ORFS ifadesinde 1 7/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-3337-RON sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 7/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-3337-RON teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 1"7/16-12, B 51, C 18, ØD 19, AA 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
