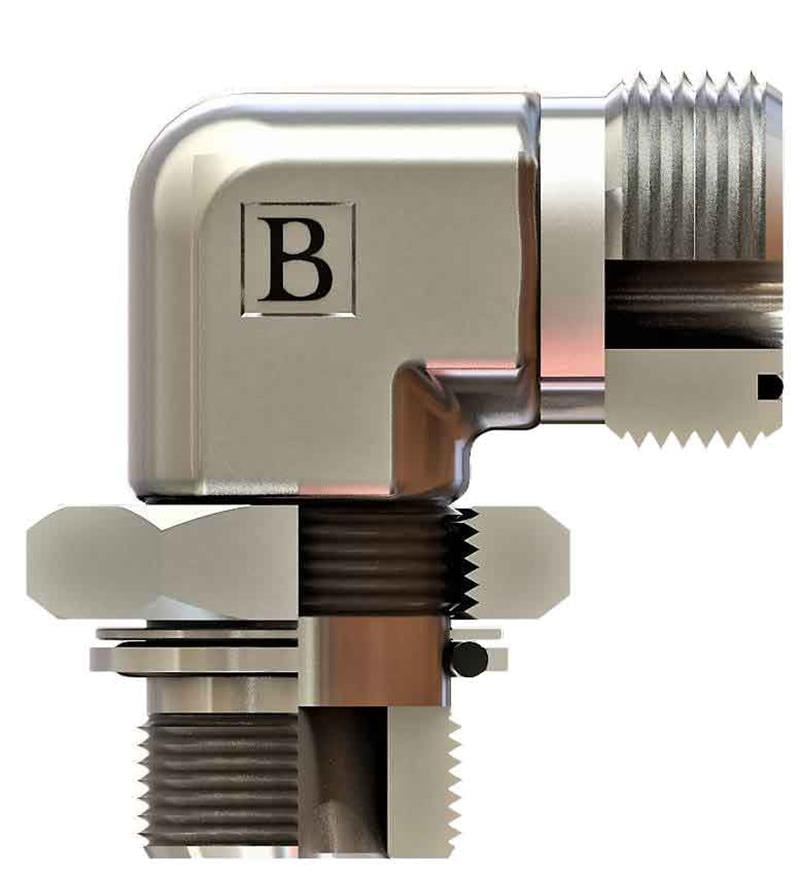

R1''-11 1''7/16-12 Bsp-orfs 90° Kontralı Dirsek (SB-3337-ROKD)

1" BSP - 1 7/16-12 ORFS ölçülerinde SB-3337-ROKD kodlu BSP - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

SB-3337-ROKD ne işe yarar?

SB-3337-ROKD, 1" BSP ve 1 7/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

SB-3337-ROKD hangi bağlantılara uyar?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1" BSP ne anlama gelir?

1" BSP dişte inç başına 11 diş vardır; tabloda bu ölçü R1-11 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-3337-ROKD sızdırmazlığı nasıl sağlanır?

Bu ürünün 1 7/16-12 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 1"7/16-12, B 42, C 44, ØD1 19, ØD2 41, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
