R1''-11 1''5/16-12 Bsp-unf Ters Nipel (SB-3333-RWTN)

1" BSP - 1 5/16-12 UNF ölçülerinde SB-3333-RWTN kodlu BSP - UNF ters nipel, OLC hidrolik rakor serisindendir.

BSP - UNF ters nipel ne için kullanılır?

SB-3333-RWTN, 1" BSP ve 1 5/16-12 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-3333-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 5/16-12 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1 5/16-12 UNF dişi nasıl tanınır?

1 5/16-12 UNF ifadesinde 1 5/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

1 5/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-3333-RWTN teknik ölçüleri

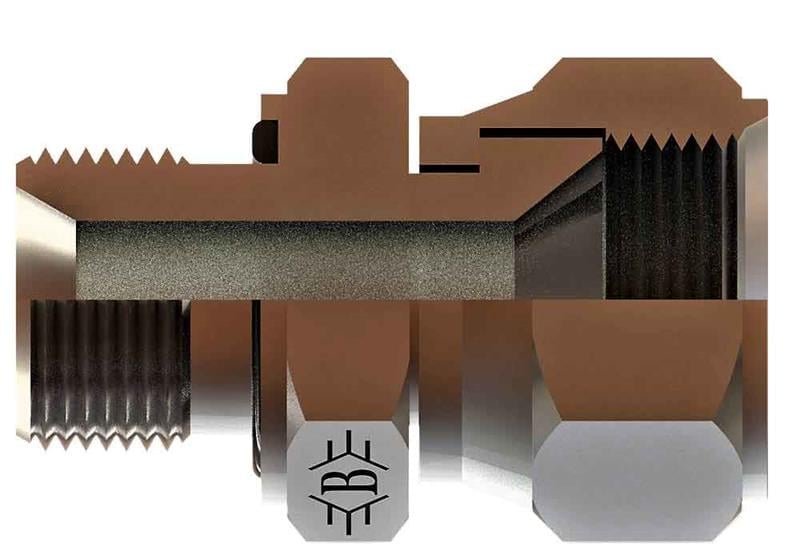

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 1"5/16-12, B 49, C 18,5, ØD 20, A1 41, A2 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
