OLC SB-3330-ROKD: 1" BSP - 1 3/16-12 ORFS ölçülerinde BSP - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - ORFS kontralı dirsek nerede kullanılır?

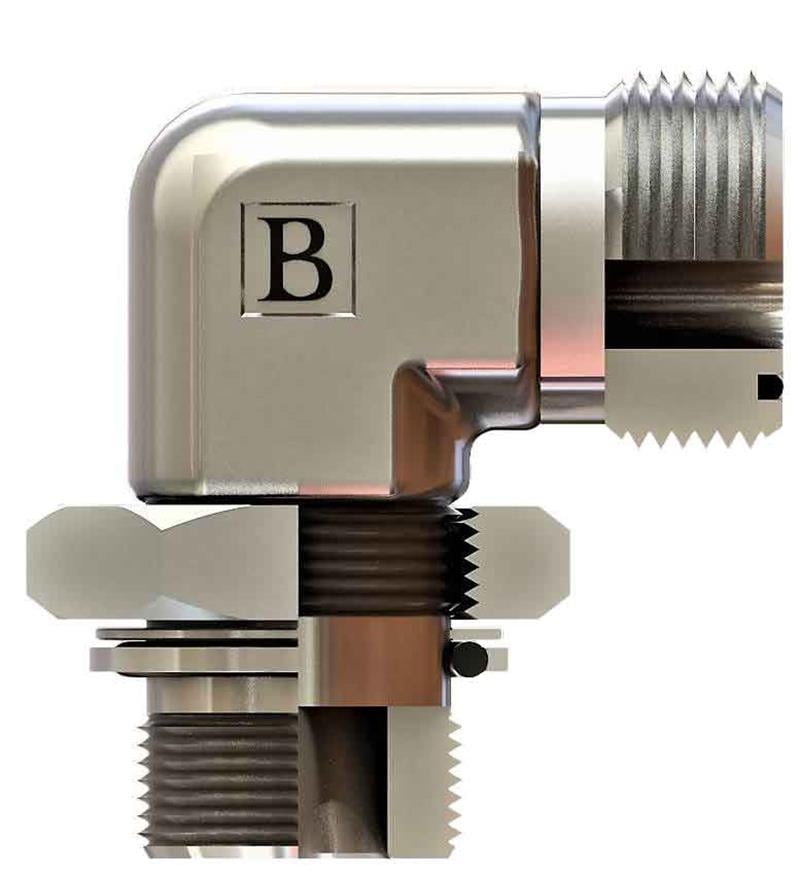

SB-3330-ROKD, 1" BSP ve 1 3/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
Kontra somun ne işe yarar?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
1 3/16-12 ORFS ne anlama gelir?
1 3/16-12 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1 3/16" çapta inç başına 12 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
1 3/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
SB-3330-ROKD ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 1"3/16-12, B 42, C 44, ØD1 15, ØD2 41, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
