R1''-11 1''1/16-12 Bsp-unf Ters Nipel (SB-3327-RWTN)

OLC SB-3327-RWTN: 1" BSP - 1 1/16-12 UNF ölçülerinde BSP - UNF ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - UNF ters nipel ne için kullanılır?

SB-3327-RWTN, 1" BSP ve 1 1/16-12 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 1/16-12 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1" BSP ölçüsündeki "-11" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3327-RWTN ürününün 1 1/16-12 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-3327-RWTN ölçüleri nelerdir?

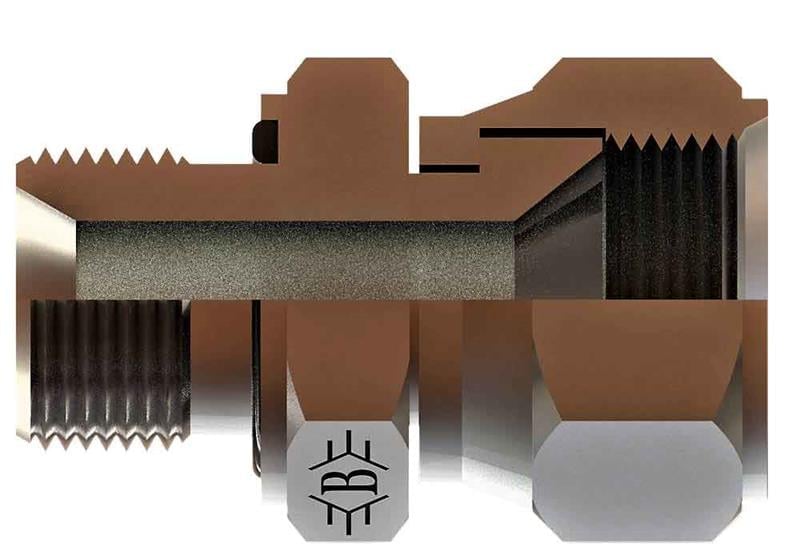

Tabloya göre Diş Ölçüsü T1 R1"-11, Diş Ölçüsü T2 1"1/16-12, B 46,5, C 18,5, ØD 15, A1 41, A2 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
