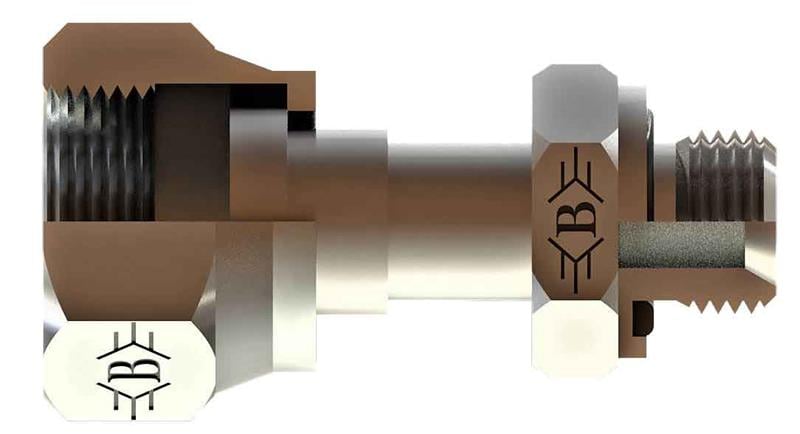

R1''-11 1''11/16-12 Bsp-orfs Ters Nipel (SB-3342-ROTN)

OLC SB-3342-ROTN: 1" BSP - 1 11/16-12 ORFS ölçülerinde BSP - ORFS ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP - ORFS ters nipel nerede kullanılır?

SB-3342-ROTN, 1" BSP ve 1 11/16-12 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-3342-ROTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 1" BSP, diğer ucu 1 11/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1 11/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 11/16-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-3342-ROTN ürününün 1 11/16-12 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
