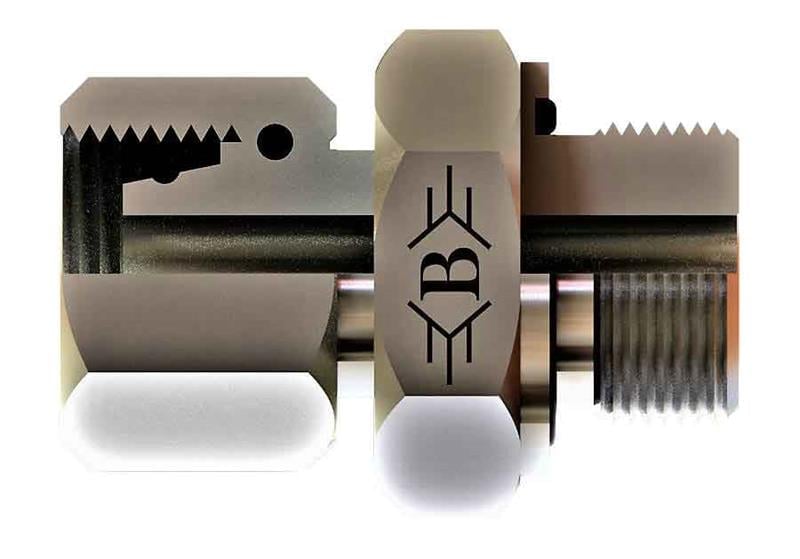

OLC SB-1710-RMTR-L: 3/8" BSP - M16x1,5 ölçülerinde BSP - metrik ters rakor (perflexli). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1710-RMTR-L ne işe yarar?
SB-1710-RMTR-L, 3/8" BSP ve M16x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1710-RMTR-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M16x1,5 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
M16x1,5 dişi nasıl tanınır?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 M16X1,5, BORU ÇAPI ØD1 10, B 29, C 12, ØD2 6, A1 22, A2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
