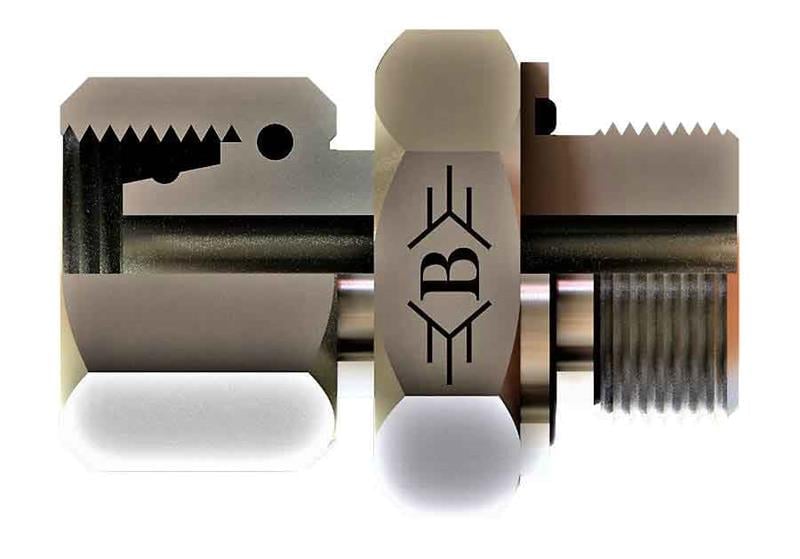

OLC SB-1008-RMTR-L: 1/8" BSP - M14x1,5 ölçülerinde BSP - metrik ters rakor (perflexli). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik ters rakor (perflexli) ne için kullanılır?
SB-1008-RMTR-L, 1/8" BSP ve M14x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-1008-RMTR-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu 1/8" BSP, diğer ucu M14x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
M14x1,5 dişi nasıl tanınır?
M14x1,5 ifadesindeki 14 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1008-RMTR-L sızdırmazlığı nasıl sağlanır?
M14x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar. "Perflexli" ifadesi, blok tarafta hazır sızdırmazlık elemanı olduğunu gösterir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1/8-28, Diş Ölçüsü T2 M14X1,5, BORU ÇAPI ØD1 8, B 25, C 11, ØD2 4, A1 14, A2 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (1/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
