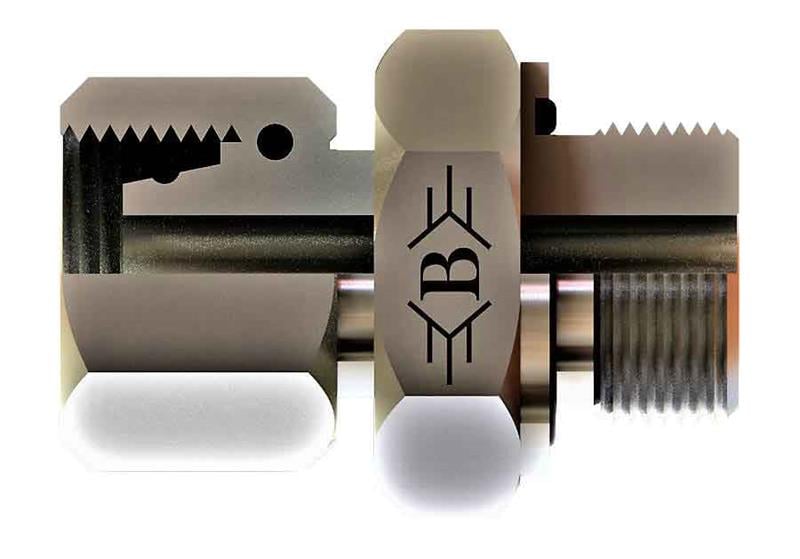

R 1/4-19 M20x1,5 12s Bsp-metrik Ters Rakor ( Perflexli ) (SB-1312-RMTR-S)

OLC SB-1312-RMTR-S: 1/4" BSP - M20x1,5 ölçülerinde BSP - metrik ters rakor (perflexli). Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - metrik ters rakor (perflexli) nerede kullanılır?

SB-1312-RMTR-S, 1/4" BSP ve M20x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1312-RMTR-S hangi bağlantılara uyar?

Bu ürünün bir ucu 1/4" BSP, diğer ucu M20x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

1/4" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

1/4" BSP bağlantı tarafında perflexli BSP blok yapısı kullanılır. Perflexli yapıda sızdırmazlık elemanı rakorla birlikte gelir ve porta sıkıldığında yüzeye oturur. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

SB-1312-RMTR-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü 1 R1/4-19, Diş Ölçüsü 2 M20X1,5, Boru Çapı 12 mm, Boru Serisi S (ağır seri). A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
