1/4" BSP - M16x1,5 ölçülerinde SB-1308-RMTR-S kodlu BSP - metrik ters rakor (perflexli), OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
BSP - metrik ters rakor (perflexli) ne için kullanılır?
SB-1308-RMTR-S, 1/4" BSP ve M16x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.
Sık sorulan sorular
M16x1,5 dişi nasıl tanınır?
M16x1,5 metrik diştir: 16 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1308-RMTR-S ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. Perflexli tiplerde blok ucun altında hazır bir sızdırmazlık elemanı bulunur; ayrıca conta takmak gerekmez.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?

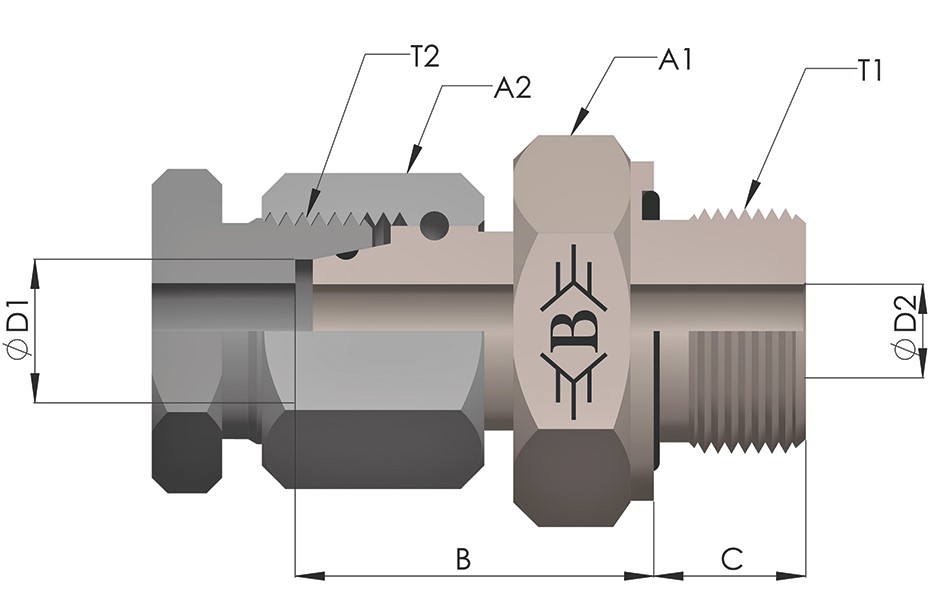

Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 M16X1,5, BORU ÇAPI ØD1 8, B 29,5, C 11, ØD2 4, A1 19, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
