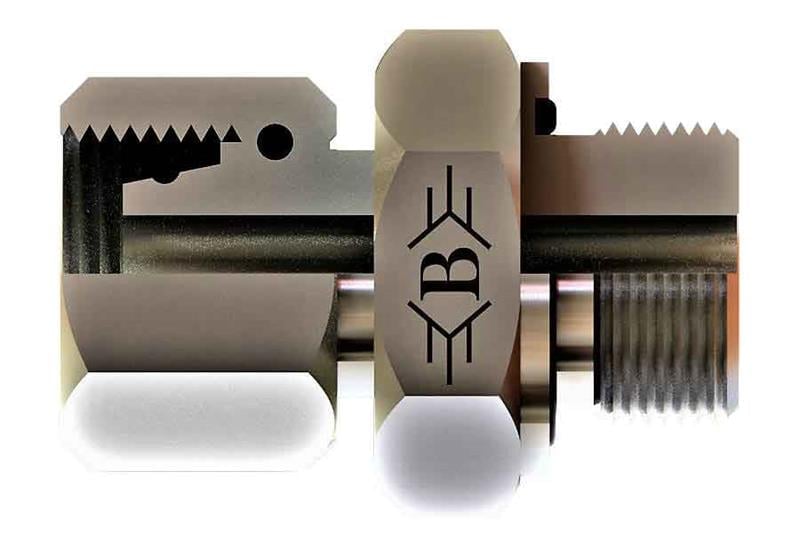

OLC SB-1310-RMTR-L: 1/4" BSP - M16x1,5 ölçülerinde BSP - metrik ters rakor (perflexli). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik ters rakor (perflexli) ne için kullanılır?
SB-1310-RMTR-L, 1/4" BSP ve M16x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.
Sık sorulan sorular
M16x1,5 dişi nasıl tanınır?
M16x1,5 ifadesindeki 16 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1310-RMTR-L ürününün M16x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar. Perflexli yapıda sızdırmazlık elemanı rakorla birlikte gelir ve porta sıkıldığında yüzeye oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 M16X1,5, BORU ÇAPI ØD1 10, B 27,5, C 11, ØD2 6, A1 19, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
