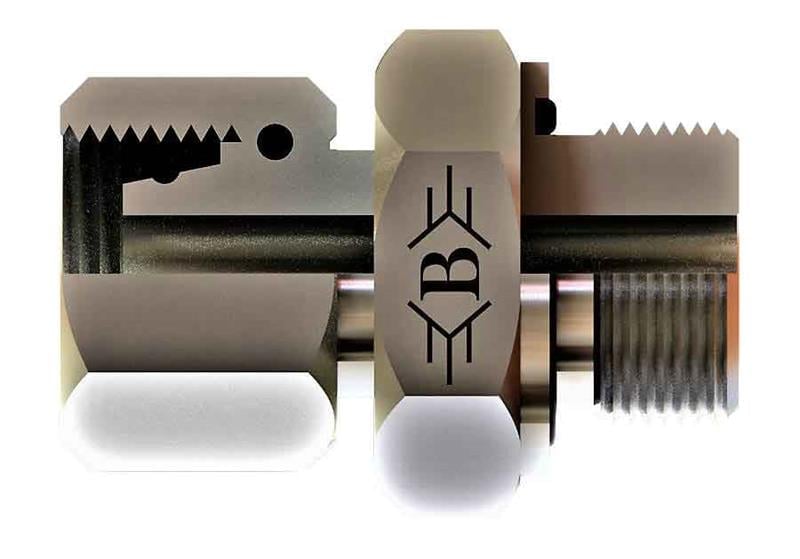

OLC SB-1306-RMTR-S: 1/4" BSP - M14x1,5 ölçülerinde BSP - metrik ters rakor (perflexli). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik ters rakor (perflexli) ne için kullanılır?
SB-1306-RMTR-S, 1/4" BSP ve M14x1,5 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 1/4" BSP, diğer ucu M14x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 6 mm dış çaplı boru (S (ağır) seri) kullanılır.
SB-1306-RMTR-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M14x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. Perflexli yapıda sızdırmazlık elemanı rakorla birlikte gelir ve porta sıkıldığında yüzeye oturur.
SB-1306-RMTR-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 6 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R1/4-19, Diş Ölçüsü T2 M14X1,5, BORU ÇAPI ØD1 6, B 27, C 11, ØD2 3, A1 19, A2 17. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
