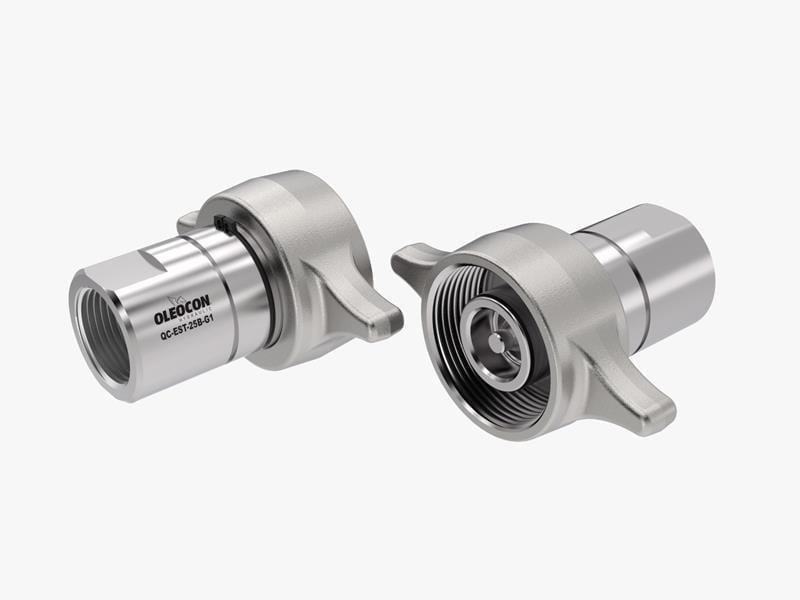

QC-EST-25B-G1, 25 gövde ölçüsünde, 1" BSPP (gaz) dişi bağlantılı, kelebek somunlu vidalı (EST) erkek popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 300 bar, nominal debisi 189 l/dk'dır ve 1" (DN25) hortum hatlarına uygundur. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
Kelebek somunlu erkek vidalı kaplin nerede kullanılır?
Kamyon hidroliği için tasarlanmış ağır hizmet tipi vidalı kaplindir. Damperli kamyon ve treylerlerin damper hatlarında, çekici ile dorse arasındaki hidrolik bağlantıda, çöp kamyonlarının ekipman hatlarında ve kamyona monte vinçlerde kullanılır. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır. Kelebek somunlu tasarımı sayesinde anahtar kullanmadan elle sıkılıp gevşetilebilir; erkek parçadaki dış diş, perde (panel) montajına izin verir.
Sık sorulan sorular
QC-EST-25B-G1 hangi parçayla birleşir?
Aynı gövde ölçüsündeki (25) EST serisi dişi parçayla birleşir; örneğin QC-EST-25A-G1. Oleocon kataloğuna göre EST serisi, kamyon hidroliğinde yaygın kullanılan Faster CVE tipi kaplinlerle uyumludur (market interchange). ISO 14541 standardındaki STC parçalarla ya da itmeli (bilyeli) kaplinlerle karıştırılmamalıdır.
1" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
Kelebek somunlu (EST) kaplinin avantajı nedir?
Kelebek (kanatlı) somun sayesinde bağlantı anahtar kullanmadan elle sıkılıp sökülebilir. Bu, sahada alet taşımadan hızlı ataşman değişimi sağlar. Vidalı tasarım, bilyeli kaplinlerde görülen bilye izi (brinelling) aşınmasını önler. Erkek parçadaki dış diş sayesinde parça bir panele perde geçişli olarak da sabitlenebilir.
Hat basınç altındayken bağlanabilir mi?
Evet. Bu seri, erkek veya dişi taraftan hatta kalan düşük artık basınç altında (en fazla 100 bar) bağlanabilir ve sökülebilir. Vida dişi, hattaki basınca karşı popetleri itecek kuvveti sağlar; artık basınç varsa somunu sıkmak için anahtar kullanılmalıdır. Pompa çalışırken, yani dinamik basınç altında bağlama ve ayırma yapılmaz; yağ 80°C'nin üzerindeyken de bağlantıya dokunulmamalıdır.
Hidrolik kırıcılarda neden vidalı kaplin tercih edilir?
Kırıcı hattı sürekli basınç darbesi ve yoğun titreşim altında çalışır. Bilyeli kaplinlerde bu darbeler bilyeleri yuvalarına vurur ve zamanla aşınma, kaçak veya kendiliğinden ayrılma yapar. Vidalı kaplinde bağlantıyı diş taşıdığı için darbeye ve titreşime çok daha dayanıklıdır. Ayrıca kırıcı söküldükten sonra hortumda kalan düşük basınç (en fazla 100 bar), yeniden bağlamayı engellemez.
ISO 14541 nedir, başka markalarla uyumlu mu?
ISO 14541, vidalı (screw to connect) hidrolik kaplinlerin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon STC serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (25) başka markaların ISO 14541 parçalarıyla birleşecek şekilde tasarlanmıştır. İlk birleştirmede tam vidalandığını ve sızdırmazlığı kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1325 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Kaplini bağlamadan önce sistemdeki yağın temiz olduğundan, filtre ve soğutma sisteminin doğru çalıştığından emin olun.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık dişlere dolan toz bir sonraki bağlamada sisteme girer.
