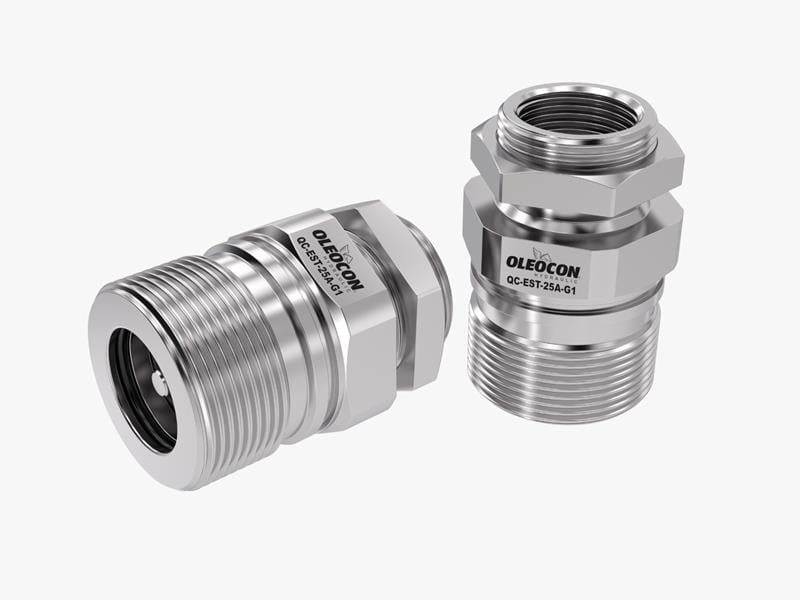

25 gövde ve 1" BSPP (gaz) dişi bağlantılı QC-EST-25A-G1, kelebek somunlu vidalı (EST) dişi hızlı bağlantı kaplinidir. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. 300 bar çalışma basıncı ve 189 l/dk nominal debisiyle 1" (DN25) hortum hatları için uygundur. Dişi parça çoğunlukla yağı sağlayan makine tarafına bağlanır; erkek parçanın somunu bu parçanın dişine vidalanır.
Kelebek somunlu dişi vidalı kaplin nerede kullanılır?
Çekici-dorse ayrılıp birleştirildikçe sökülüp takılan kamyon hidrolik hatları içindir. Damperli dorse, konteyner taşıyıcı, çöp kamyonu ve kamyon üstü ekipmanların hatları tipik kullanım yerleridir; kelebek somun sayesinde sahada anahtarsız bağlanır. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır. Kelebek somunlu tasarımı sayesinde anahtar kullanmadan elle sıkılıp gevşetilebilir; erkek parçadaki dış diş, perde (panel) montajına izin verir.
Sık sorulan sorular
QC-EST-25A-G1 hangi parçayla birleşir?
Aynı gövde ölçüsündeki (25) EST serisi erkek parçayla birleşir; örneğin QC-EST-25B-G1. Oleocon kataloğuna göre EST serisi, kamyon hidroliğinde yaygın kullanılan Faster CVE tipi kaplinlerle uyumludur (market interchange). ISO 14541 standardındaki STC parçalarla ya da itmeli (bilyeli) kaplinlerle karıştırılmamalıdır.
1" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
Kelebek somunlu (EST) kaplinin avantajı nedir?
Kelebek (kanatlı) somun sayesinde bağlantı anahtar kullanmadan elle sıkılıp sökülebilir. Bu, sahada alet taşımadan hızlı ataşman değişimi sağlar. Vidalı tasarım, bilyeli kaplinlerde görülen bilye izi (brinelling) aşınmasını önler. Erkek parçadaki dış diş sayesinde parça bir panele perde geçişli olarak da sabitlenebilir.
25 gövde hangi hortum ölçüsüyle kullanılır?
25 gövde genellikle 1" (DN25) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 300 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (300 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1325 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir. Darbeli hatlarda anlık pikler çalışma basıncını aşabileceği için emniyet valfi ayarı ve kırıcının pik basıncı birlikte değerlendirilmelidir.
Hangi sıcaklık aralığında kullanılabilir?
Seri -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcılarda yağ hızla ısınır; kırıcıyı değiştirmeden önce sistemin soğumasını beklemek hem güvenlik hem conta ömrü için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1325 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağ ve çalışma sıcaklığıyla uyumlu olduğunu kontrol edin.
- Bağlamadan önce uçları ve dişleri temizleyin; dişlerde kalan kum hem sızdırmazlığı bozar hem de somunu aşındırır.
