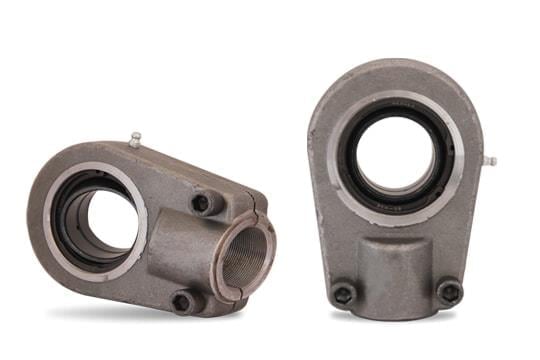

Pr 60 U Vidalı Tip Rot Mafsalı (PR 60 U)

60 mm mil için vidalı rot ucu: Dmx PR 60 U sıkma cıvatalı vidalı rot mafsalı, 400 kN statik yük kapasiteli. Ağırlığı 6,2 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 60 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

PR 60 U hangi silindirlerde kullanılır?

60 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Statik ve dinamik yük kapasitesi farkı nedir?

Statik yük kapasitesi C0 = 400 kN (yaklaşık 40.800 kg kuvvet), dinamik yük kapasitesi C = 245 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Gövde kaynak edilebilir mi?

Gövde C45 dövme çeliktir. Vidalı tip mafsal kaynak için değil, dişli bağlantı için tasarlanmıştır; sıkma cıvataları DIN 912, 12.9 kalitedir.

M58x1,5 ne demek?

Bu mafsalın mil bağlantı dişi M58 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M16 × 45 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Diğer ölçüler nelerdir?

Sitemizde aynı tipin komşu ölçüleri: PR 50 U (d 50 mm, C0 365 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 400 kN statik yük kapasitesinin üzerinde zorlamayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
• Pim çapının 60 mm ve toleransının uygun olduğundan emin olun.
