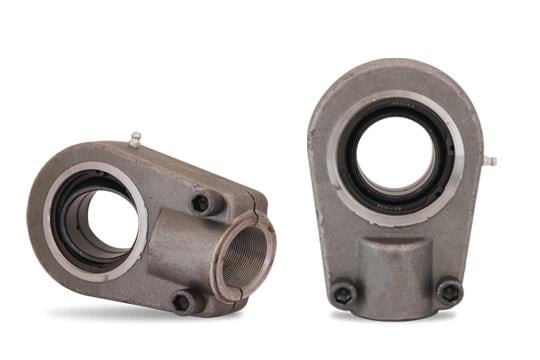

Pr 50 U Vidalı Tip Rot Mafsalı (PR 50 U)

Dmx PR 50 U sıkma cıvatalı vidalı rot mafsalı, 50 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Ağırlığı 3,58 kg'dır.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 50 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

PR 50 U hangi silindirlerde kullanılır?

50 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Diş üzerindeki dikey yarık ve sıkma cıvataları sayesinde mil ucuna vidalanıp sabitlenir; kaynak gerektirmez.

Sık sorulan sorular

Ölçüleri nedir?

Mafsalın içindeki küresel yatağın iç çapı 50 mm'dir; yani 50 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 35 mm, kaynak yüzeyinden merkez yüksekliği 105 mm'dir.

Yağlama gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük takılı gelir. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

Hangi dişli mile takılır?

Bu mafsalın mil bağlantı dişi M45 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M12 × 40 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Bir küçük veya büyük ölçü hangisi?

Sitemizde aynı tipin komşu ölçüleri: PR 40 U (d 40 mm, C0 250 kN) ve PR 60 U (d 60 mm, C0 400 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 365 kN statik yük kapasitesinin üzerinde zorlamayın.
• Aşınan ya da boşluk yapan yatağı zamanında değiştirin.
• Pim çapının 50 mm ve toleransının uygun olduğundan emin olun.
• Mil dişinin mafsal dişine en az tam boyda girdiğini kontrol edin.
