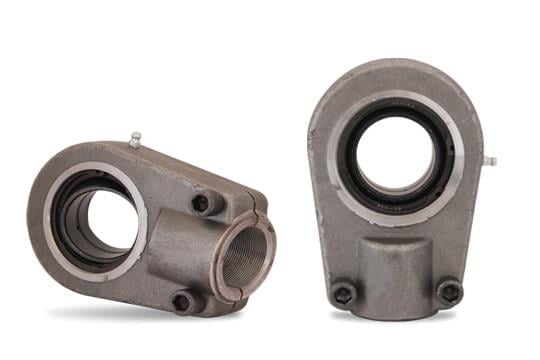

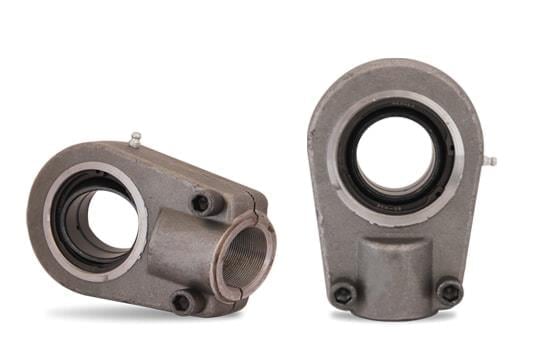

Pr 40 U Vidalı Tip Rot Mafsalı (PR 40 U)

Dmx PR 40 U sıkma cıvatalı vidalı rot mafsalı, 40 mm pim çaplı, GE..DO küresel yataklı hidrolik silindir rot mafsalıdır. Gövdesi C45 dövme çeliktir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 40 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

PR 40 U hangi silindirlerde kullanılır?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 7° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE40 DO tipi küresel kaymalı yatak bulunur. Yatak gövdede segmanlarla tutulur; aşındığında aynı ölçüde GE..DO yatakla değiştirilebilir.

M35x1,5 ne demek?

Bu mafsalın mil bağlantı dişi M35 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M10 × 35 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Ağırlığı ve bağlantı genişliği nedir?

Ağırlığı yaklaşık 2,09 kg'dır. Rulman genişliği 28 mm olduğundan bağlantı çatalının iç açıklığı buna göre seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 250 kN statik yük kapasitesinin üzerinde zorlamayın.
• Pim çapının 40 mm ve toleransının uygun olduğundan emin olun.
• Sıkma cıvatalarını sıkmadan mafsalı çalıştırmayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
