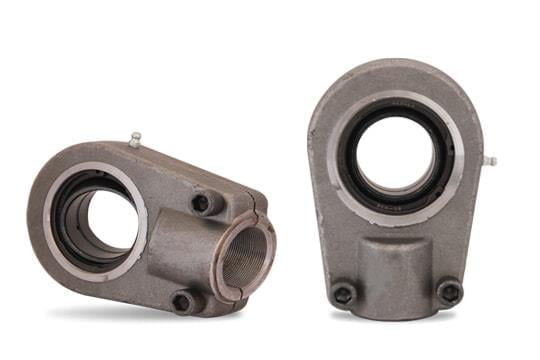

Pr 35 U Vidalı Tip Rot Mafsalı (PR 35 U)

Dmx PR 35 U sıkma cıvatalı vidalı rot mafsalı ile hidrolik silindirin piston milinin ucuna vidalanarak mafsallı bağlantı kurulur. Gövdesi C45 dövme çeliktir.

Teknik özellikler

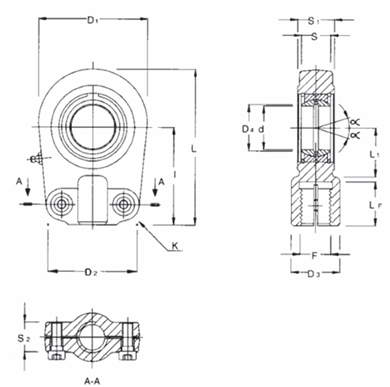

Yük kapasitesi, açı ve ağırlık PR 35 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

35 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Statik ve dinamik yük kapasitesi farkı nedir?

Statik yük kapasitesi C0 = 153 kN (yaklaşık 15.600 kg kuvvet), dinamik yük kapasitesi C = 80 kN'dur. Statik değer duran yük içindir; salınım hareketi altında ömür hesabı dinamik değerle yapılır ve çalışma yükü bu değerlerin altında kalmalıdır.

Eksen kaçıklığını telafi eder mi?

Küresel yatak sayesinde mafsal 6° eğilme (salınım) açısına izin verir. Bu açı, montaj hatalarını ve çalışma sırasında oluşan küçük eksen kaçıklıklarını alarak silindir miline eğilme yükü binmesini önler.

M28x1,5 ne demek?

Bu mafsalın mil bağlantı dişi M28 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M10 × 30 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Vidalı ve kaynaklı rot mafsalı farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 153 kN statik yük kapasitesinin üzerinde zorlamayın.
• Mil dişinin mafsal dişine en az tam boyda girdiğini kontrol edin.
• Sıkma cıvatalarını sıkmadan mafsalı çalıştırmayın.
• Mafsalı darbeli yükte kullanırken pim ve çatal bağlantısını kontrol edin.
