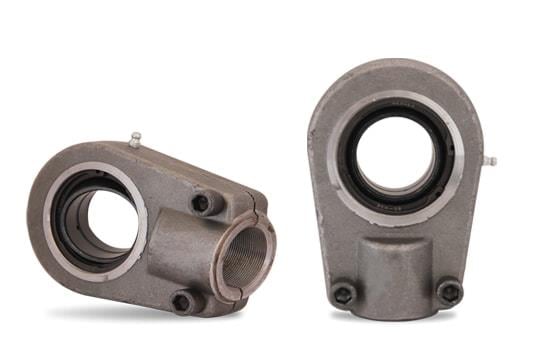

Pr 30 U Vidalı Tip Rot Mafsalı (PR 30 U)

6° salınım açısına izin veren sıkma cıvatalı vidalı rot mafsalı: Dmx PR 30 U sıkma cıvatalı vidalı rot mafsalı. Rulman genişliği 22 mm'dir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 30 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

PR 30 U hangi silindirlerde kullanılır?

30 mm pimli bu mafsal, ağır statik, değişken ve darbeli yüklerin olduğu silindir bağlantılarında kullanılır. Diş üzerindeki dikey yarık ve sıkma cıvataları sayesinde mil ucuna vidalanıp sabitlenir; kaynak gerektirmez.

Sık sorulan sorular

Nasıl monte edilir?

Mafsal, silindir milinin dişli ucuna vidalanır ve istenen boya ayarlanır. Gövdedeki dişin dikey yarığı sayesinde sıkma cıvataları sıkıldığında mafsal mil üzerinde kilitlenir.

Hangi dişli mile takılır?

Bu mafsalın mil bağlantı dişi M22 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M8 × 25 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Ağırlığı ne kadar?

Ağırlığı yaklaşık 0,7 kg'dır. Rulman genişliği 22 mm olduğundan bağlantı çatalının iç açıklığı buna göre seçilmelidir.

Bir küçük veya büyük ölçü hangisi?

Sitemizde aynı tipin komşu ölçüleri: PR 25 U (d 25 mm, C0 72 kN) ve PR 35 U (d 35 mm, C0 153 kN).

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 106 kN statik yük kapasitesinin üzerinde zorlamayın.
• Pim çapının 30 mm ve toleransının uygun olduğundan emin olun.
• Sıkma cıvatalarını sıkmadan mafsalı çalıştırmayın.
• Çalışma sırasında 6° salınım açısını aşmayın.
