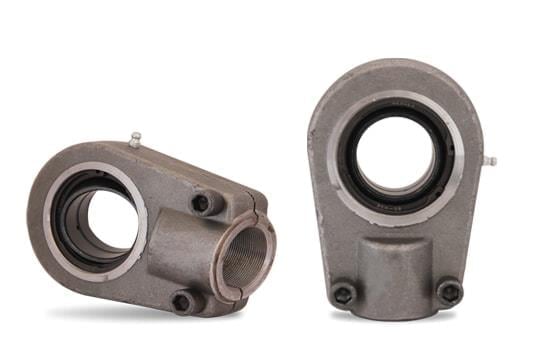

Pr 25 U Vidalı Tip Rot Mafsalı (PR 25 U)

25 mm mil için vidalı rot ucu: Dmx PR 25 U sıkma cıvatalı vidalı rot mafsalı, 72 kN statik yük kapasiteli. Gövdesi C45 dövme çeliktir.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 25 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

Rot mafsalı ne işe yarar?

İçindeki küresel yatak, silindir ile bağlandığı parça arasındaki eksen kaçıklığını alır ve silindir miline yanal yük binmesini önler. Diş üzerindeki dikey yarık ve sıkma cıvataları sayesinde mil ucuna vidalanıp sabitlenir; kaynak gerektirmez.

Sık sorulan sorular

Ölçüleri nedir?

Mafsalın içindeki küresel yatağın iç çapı 25 mm'dir; yani 25 mm çaplı pime ya da cıvataya uyar. Rulman genişliği 20 mm, kaynak yüzeyinden merkez yüksekliği 50 mm'dir.

Hangi dişli mile takılır?

Bu mafsalın mil bağlantı dişi M16 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M8 × 20 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Ağırlığı ne kadar?

Ağırlığı yaklaşık 0,48 kg'dır. Rulman genişliği 20 mm olduğundan bağlantı çatalının iç açıklığı buna göre seçilmelidir.

Yuvarlak ve dikdörtgen kaynaklı tip farkı nedir?

Vidalı (PR) tip mil ucuna dişle bağlanır ve sökülebilir; kaynaklı tipler (S..C ve S..N) mil ya da silindir tabanına kalıcı olarak kaynatılır. S..C yuvarlak kaynak yüzeyli ve merkezleme pimlidir; S..N dikdörtgen kaynak yüzeyli olup daha geniş oturma ve daha yüksek statik yük kapasitesi sunar.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 72 kN statik yük kapasitesinin üzerinde zorlamayın.
• Yatağı düzenli aralıklarla gresleyin.
• Mil dişinin mafsal dişine en az tam boyda girdiğini kontrol edin.
• Sıkma cıvatalarını sıkmadan mafsalı çalıştırmayın.
