Pr 20 U Vidalı Tip Rot Mafsalı (PR 20 U)

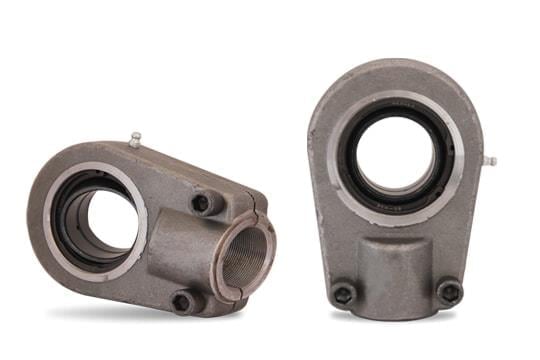

Dmx PR 20 U sıkma cıvatalı vidalı rot mafsalı ile hidrolik silindirin piston milinin ucuna vidalanarak mafsallı bağlantı kurulur. Statik yük kapasitesi 72 kN'dur.

Teknik özellikler

Yük kapasitesi, açı ve ağırlık PR 20 U kodlu ISO 12240-4 standart rot mafsalının yaygın katalog değerleridir; rulman genişliği ISO 12240-1 GE..DO serisine göredir. Harfli ölçüler aşağıdaki teknik resim ve ölçü tablosundadır.

PR 20 U hangi silindirlerde kullanılır?

Rot mafsalları; hidrolik ve pnömatik silindirlerin makineye mafsallı bağlanmasında, kepçe, damper, vinç, tarım makinesi ve pres silindirlerinde kullanılır. Çelik/çelik kayma yüzeyi bakım gerektirir; düzenli gresleme ömrü uzatır.

Sık sorulan sorular

Gres basılması gerekir mi?

Evet. Yataktaki çelik/çelik kayma yüzeyi bakım gerektirir. Gövdede gresörlük takılı gelir. Gresleme aralığı yük ve hareket sıklığına göre belirlenir; ağır ve sık çalışmada daha sık yağlanmalıdır.

İçindeki rulman nedir?

İçinde ISO 12240-1'e uygun GE20 DO tipi küresel kaymalı yatak bulunur. Yatak gövdede segmanlarla tutulur; aşındığında aynı ölçüde GE..DO yatakla değiştirilebilir.

Gövde kaynak edilebilir mi?

Gövde C45 dövme çeliktir. Vidalı tip mafsal kaynak için değil, dişli bağlantı için tasarlanmıştır; sıkma cıvataları DIN 912, 12.9 kalitedir.

M16x1,5 ne demek?

Bu mafsalın mil bağlantı dişi M16 × 1,5'dir; silindir milinin ucundaki diş bu ölçüde olmalıdır. Mafsal, gövdedeki M8 × 20 sıkma cıvatalarıyla mil üzerinde sabitlenir.

Kullanırken dikkat edilmesi gerekenler

• Mafsalı 72 kN statik yük kapasitesinin üzerinde zorlamayın.
• Sıkma cıvatalarını sıkmadan mafsalı çalıştırmayın.
• Yatağı düzenli aralıklarla gresleyin.
• Mil dişinin mafsal dişine en az tam boyda girdiğini kontrol edin.
