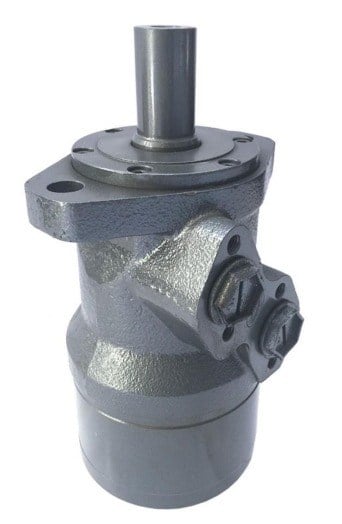

Düşük devir, yüksek tork gereken tahrikler için: Hydro Fast OMR 160 orbit motor, sürekli 300 Nm tork. Sürekli basınç düşümü en fazla 130 bar'dır.
Teknik özellikler
| Tip | OMR orbit (gerotor) hidrolik motor, orta hizmet tipi |
|---|
| Geometrik hacim | 159,6 cm³/devir |
|---|
| Maks. devir | 375 dev/dk sürekli · 470 dev/dk kesintili |
|---|
| Maks. tork | 300 Nm sürekli · 390 Nm kesintili |
|---|
| Maks. güç | 10 kW sürekli · 12,5 kW kesintili |
|---|
| Maks. basınç düşümü | 130 bar sürekli · 175 bar kesintili · 225 bar tepe |
|---|
| Maks. yağ debisi | 60 lt/dk sürekli · 75 lt/dk kesintili |
|---|
| Yüksüz kalkış basıncı | en fazla 7 bar |
|---|
| Min. kalkış torku | 240 Nm (sürekli basınç düşümünde) |
|---|
| Maks. giriş basıncı | 175 bar sürekli · 200 bar kesintili |
|---|
Değerler OMR 160 tipi orbit motorlar için yaygın olarak kullanılan katalog değerleridir (25 mm silindirik mil); mil ve bağlantı seçeneğine göre küçük farklar olabilir. Kesintili değerler her dakikanın en fazla %10'unda, tepe değerler en fazla %1'inde izin verilen değerlerdir.
OMR 160 hangi makinelerde kullanılır?
Orbit motorlar; tarım makinelerinde, konveyörlerde, vinç ve döner tablalarda, burgu ve karıştırıcılarda, süpürge araçlarında ve plastik ile ağaç işleme makinelerinde kullanılır. OMR tipi, OMP tipine göre daha yüksek basınç düşümüne izin verir.
Sık sorulan sorular
Kaç devirde döner?
Devir, debinin hacme bölünmesiyle bulunur: 40 lt/dk debide teorik devir yaklaşık 251 dev/dk olur (hacimsel kayıplar hariç). Bu boyut için sürekli maksimum devir 375 dev/dk, kesintili 470 dev/dk'dır.
Torku ne kadar?
Teorik tork, hacim ile basınç düşümünün çarpımından bulunur: 100 bar'da yaklaşık 254 Nm (mekanik kayıplar hariç). Katalog değerine göre sürekli maksimum tork 300 Nm, kesintili 390 Nm'dir.
Seri bağlanabilir mi?
OMR tipinde giriş basıncı sürekli 175 bar, kesintili 200 bar'ı geçmemelidir. Motorlar seri bağlandığında dönüş hattında basınç oluşur; bu durumda drenaj hattı bağlanmalıdır.
OMR hangi işler için uygundur?
OMP kompakt ve ekonomik, OMR orta hizmet tipidir ve OMP tipine göre daha yüksek basınca izin verir; OMS ve OMT ise yüksek basınç ve tork için ağır hizmet tipidir. Bu ürün OMR tipidir: orta hizmet tipi.
Kullanırken dikkat edilmesi gerekenler
- Basınç düşümünü sürekli 130 bar'ın üzerine çıkarmayın.
- Yağ sıcaklığını üreticinin önerdiği aralıkta tutun.
- Flanşı düz bir yüzeye, eksen kaçıklığı olmadan bağlayın.
- Mili eksenel ve radyal yüklerde katalog sınırlarının üzerinde zorlamayın.
