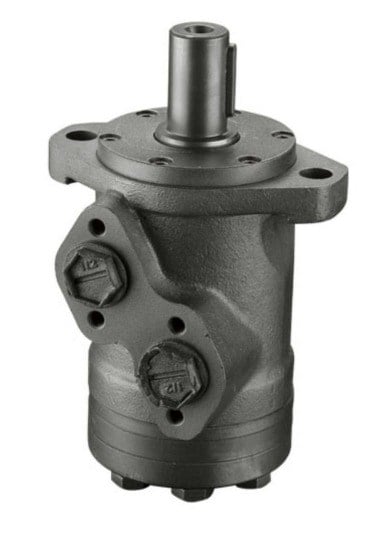

Hydro Fast OMP 400 orbit motor ile hidrolik yağın basıncı doğrudan dönme hareketine çevrilir; sürekli olarak 155 dev/dk'ya kadar çalışır. Sürekli torku 300 Nm'dir.
Teknik özellikler
| Tip | OMP orbit (gerotor) hidrolik motor, kompakt, hafif hizmet tipi |
|---|
| Geometrik hacim | 389,2 cm³/devir |
|---|
| Maks. devir | 155 dev/dk sürekli · 190 dev/dk kesintili |
|---|
| Maks. tork | 300 Nm sürekli · 420 Nm kesintili |
|---|
| Maks. güç | 4 kW sürekli · 6 kW kesintili |
|---|
| Maks. basınç düşümü | 60 bar sürekli · 80 bar kesintili · 130 bar tepe |
|---|
| Maks. yağ debisi | 60 lt/dk sürekli · 75 lt/dk kesintili |
|---|
| Yüksüz kalkış basıncı | en fazla 5 bar |
|---|
| Min. kalkış torku | 280 Nm (sürekli basınç düşümünde) |
|---|
| Maks. giriş basıncı | 200 bar sürekli · 225 bar kesintili |
|---|
Değerler OMP 400 tipi orbit motorlar için yaygın olarak kullanılan katalog değerleridir (25 mm silindirik mil); mil ve bağlantı seçeneğine göre küçük farklar olabilir. Kesintili değerler her dakikanın en fazla %10'unda, tepe değerler en fazla %1'inde izin verilen değerlerdir.
OMP 400 hangi makinelerde kullanılır?
Orbit motorlar; tarım makinelerinde, konveyörlerde, vinç ve döner tablalarda, burgu ve karıştırıcılarda, süpürge araçlarında ve plastik ile ağaç işleme makinelerinde kullanılır. OMP tipi, hafif ve orta yüklerde ekonomik bir çözümdür.
Sık sorulan sorular
Motor hacmi neyi gösterir?
400, motorun yaklaşık geometrik hacmini (cm³/devir) gösterir; bu boyutta değer 389,2 cm³/devir'dir. Hacim büyüdükçe aynı debide devir düşer, aynı basınçta tork artar.
100 bar basınçta kaç Nm tork verir?
Teorik tork, hacim ile basınç düşümünün çarpımından bulunur: 100 bar'da yaklaşık 619 Nm (mekanik kayıplar hariç). Katalog değerine göre sürekli maksimum tork 300 Nm, kesintili 420 Nm'dir.
Kaç kW güç verir?
Bu boyutun sürekli maksimum çıkış gücü 4 kW, kesintili 6 kW'tır. Güç, tork ile devrin çarpımıyla bulunur: P (kW) = T (Nm) × n (dev/dk) / 9550.
Dönüş hattında basınç olabilir mi?
OMP tipinde giriş basıncı sürekli 200 bar, kesintili 225 bar'ı geçmemelidir. Motorlar seri bağlandığında dönüş hattında basınç oluşur; bu durumda drenaj hattı bağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Basınç düşümünü sürekli 60 bar'ın üzerine çıkarmayın.
- Mili eksenel ve radyal yüklerde katalog sınırlarının üzerinde zorlamayın.
- İlk çalıştırmadan önce motoru yağla doldurun.
- Yağ sıcaklığını üreticinin önerdiği aralıkta tutun.
