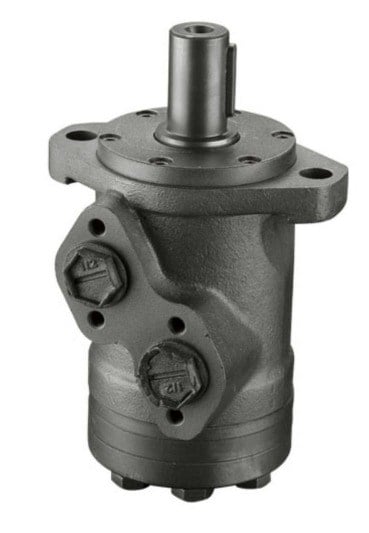

Düşük devir, yüksek tork gereken tahrikler için: Hydro Fast OMP 250 orbit motor, sürekli 300 Nm tork. Sürekli basınç düşümü en fazla 90 bar'dır.
Teknik özellikler
| Tip | OMP orbit (gerotor) hidrolik motor, kompakt, hafif hizmet tipi |
|---|
| Geometrik hacim | 242,3 cm³/devir |
|---|
| Maks. devir | 250 dev/dk sürekli · 310 dev/dk kesintili |
|---|
| Maks. tork | 300 Nm sürekli · 410 Nm kesintili |
|---|
| Maks. güç | 6 kW sürekli · 9 kW kesintili |
|---|
| Maks. basınç düşümü | 90 bar sürekli · 125 bar kesintili · 180 bar tepe |
|---|
| Maks. yağ debisi | 60 lt/dk sürekli · 75 lt/dk kesintili |
|---|
| Yüksüz kalkış basıncı | en fazla 5 bar |
|---|
| Min. kalkış torku | 280 Nm (sürekli basınç düşümünde) |
|---|
| Maks. giriş basıncı | 200 bar sürekli · 225 bar kesintili |
|---|
Değerler OMP 250 tipi orbit motorlar için yaygın olarak kullanılan katalog değerleridir (25 mm silindirik mil); mil ve bağlantı seçeneğine göre küçük farklar olabilir. Kesintili değerler her dakikanın en fazla %10'unda, tepe değerler en fazla %1'inde izin verilen değerlerdir.
Orbit motor ne işe yarar?
OMP tipi motorlar, düşük devirde yüksek tork gerektiren tahriklerde redüktör kullanmadan doğrudan tahrik sağlar. OMP tipi, hafif ve orta yüklerde ekonomik bir çözümdür.
Sık sorulan sorular
Torku ne kadar?
Teorik tork, hacim ile basınç düşümünün çarpımından bulunur: 100 bar'da yaklaşık 386 Nm (mekanik kayıplar hariç). Katalog değerine göre sürekli maksimum tork 300 Nm, kesintili 410 Nm'dir.
Maksimum basıncı kaç bar?
Motorun giriş ve çıkışı arasındaki basınç farkı sürekli 90 bar, kesintili 125 bar, tepe 180 bar'ı geçmemelidir. Kesintili değer her dakikanın en fazla %10'unda, tepe değer en fazla %1'inde izin verilir.
Motor gücü nasıl hesaplanır?
Bu boyutun sürekli maksimum çıkış gücü 6 kW, kesintili 9 kW'tır. Güç, tork ile devrin çarpımıyla bulunur: P (kW) = T (Nm) × n (dev/dk) / 9550.
OMP hangi işler için uygundur?
OMP kompakt ve ekonomik, OMR orta hizmet tipidir ve OMP tipine göre daha yüksek basınca izin verir; OMS ve OMT ise yüksek basınç ve tork için ağır hizmet tipidir. Bu ürün OMP tipidir: kompakt, hafif hizmet tipi.
Kullanırken dikkat edilmesi gerekenler
- Basınç düşümünü sürekli 90 bar'ın üzerine çıkarmayın.
- İlk çalıştırmadan önce motoru yağla doldurun.
- Motorlar seri bağlandığında drenaj hattı kullanın.
- Mili eksenel ve radyal yüklerde katalog sınırlarının üzerinde zorlamayın.
