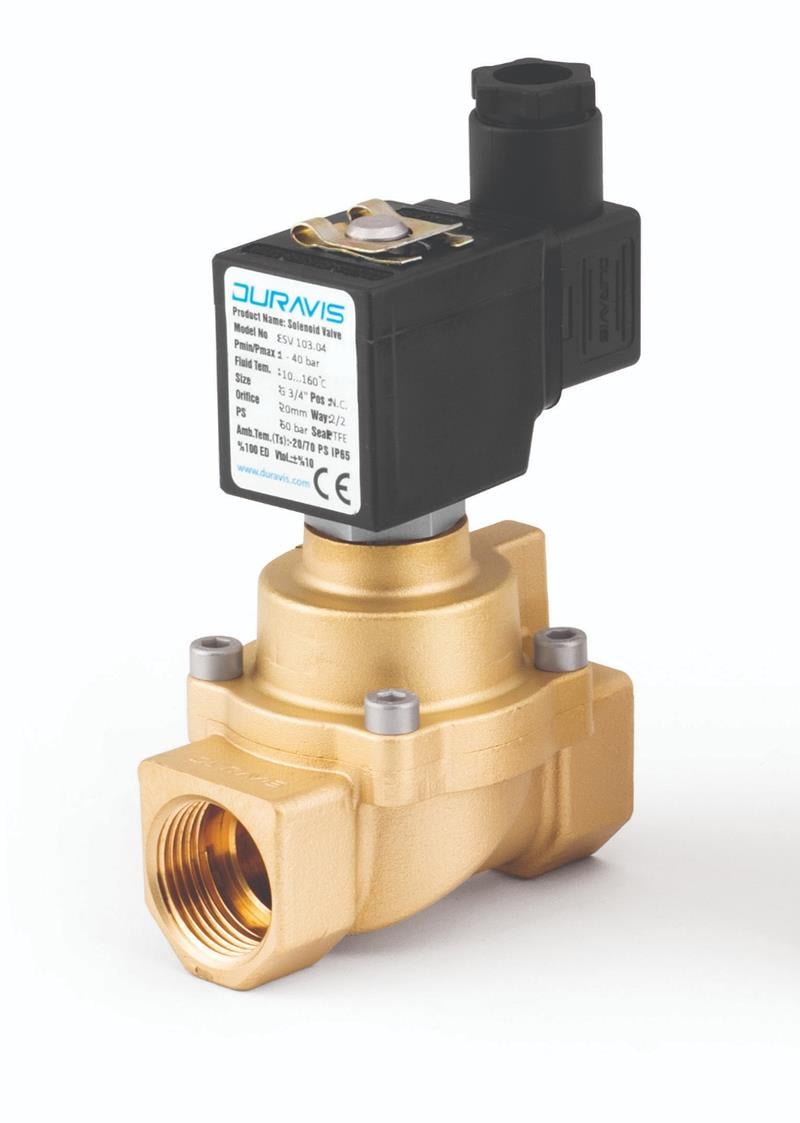

Duravis ESV-103-04 3/4" normalde kapalı pilot kumandalı yüksek basınç solenoid valfi, akışı elektrik sinyaliyle açıp kesen bir valftir. Pirinç gövdeli, 20 mm orifislidir.
Teknik özellikler
| Fonksiyon | 2/2 yollu, normalde kapalı (N.K.) |
|---|
| Bağlantı ölçüsü | G 3/4" |
|---|
| Orifis | 20 mm |
|---|
| Çalışma basıncı | 1 – 40 bar |
|---|
| Kumanda | Pilot kumandalı |
|---|
| Akışkan | Hava, su, gaz vb. |
|---|
| Gövde | Pirinç |
|---|
| Kovan | Paslanmaz çelik |
|---|
| Piston | PTFE + NBR (−10 °C / +80 °C) |
|---|
| Bobin | ECO 10 standart bobin, DIN 43650A (voltaj siparişte belirtilir) |
|---|
Değerler Duravis ürün kataloğundan (s. 68) alınmıştır.
ESV-103-04 ne işe yarar?
Hava, su ve gaz hatlarında; sulama, yıkama, otomat ve proses makinelerinde akışı elektrikle açıp kesmek için kullanılır. Normalde kapalı olduğundan elektrik kesildiğinde akışı keser; güvenlik gereken hatlara uygundur.
Sık sorulan sorular
Hangi ölçülerde bulunur?
Sitemizde bu serinin 6 farklı ölçüsü bulunur: 1/8", 1/4", 3/8", 1/2", 3/4", 1". Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Çalışma basıncı nedir?
Katalogda bu modelin çalışma basıncı 1 – 40 bar olarak verilir. Bu tip valf, açılıp kapanmak için hattaki basınçtan yararlanır; giriş basıncı 1 bar'ın altındaysa düzgün çalışmayabilir. Katalogdaki maksimum basınçlar AC voltaj için geçerlidir.
Conta malzemesi nedir?
Katalogda bu seri için akışkan "Hava, su, gaz vb" olarak belirtilir. Piston malzemesi PTFE + NBR olup −10 °C / +80 °C aralığında çalışır. Yağ ve yakıt hatları için Viton pistonlu ESV 403/404 serisi kullanılmalıdır.
Kovan ne işe yarar?
Gövde pirinç, bobinin içine giren kovan paslanmaz çeliktir. Kovanın içindeki çekirdek, bobine enerji verildiğinde manyetik alanla çekilerek valfi açar ya da kapatır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 40 bar'ın üzerine çıkarmayın.
- Hatta kir ve çapak kalmaması için valften önce filtre kullanın.
- Dişli bağlantıda gövdeyi zorlamadan sıkın; sızdırmazlık bandını aşırı sarmayın.
- Valfi gövde üzerindeki ok yönüne göre takın; ters bağlanan valf kapatmaz.
