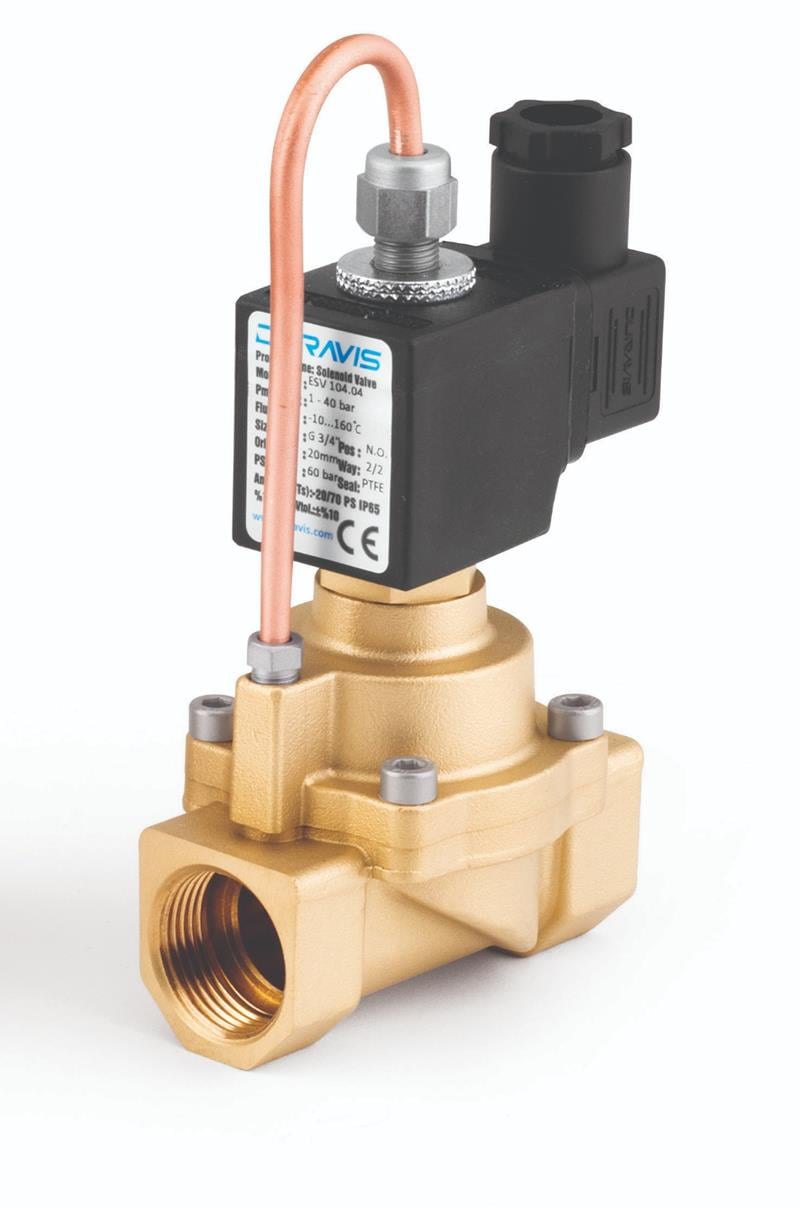

ESV-104-04, Duravis'in pilot kumandalı yüksek basınç solenoid valfi serisinden 3/4" bağlantılı, normalde açık bir modeldir. Çalışma basıncı 1 – 40 bar aralığındadır.
Teknik özellikler
| Fonksiyon | 2/2 yollu, normalde açık (N.A.) |
|---|
| Bağlantı ölçüsü | G 3/4" |
|---|
| Orifis | 20 mm |
|---|
| Çalışma basıncı | 1 – 40 bar |
|---|
| Kumanda | Pilot kumandalı |
|---|
| Akışkan | Hava, su, gaz vb. |
|---|
| Gövde | Pirinç |
|---|
| Kovan | Paslanmaz çelik |
|---|
| Piston | PTFE + NBR (−10 °C / +80 °C) |
|---|
| Bobin | ECO 10 standart bobin, DIN 43650A (voltaj siparişte belirtilir) |
|---|
Değerler Duravis ürün kataloğundan (s. 68) alınmıştır.
Nerelerde kullanılır?
Hava, su ve gaz hatlarında; sulama, yıkama, otomat ve proses makinelerinde akışı elektrikle açıp kesmek için kullanılır. Normalde açık olduğundan elektrik kesildiğinde akış devam eder; akışın sürekli olması gereken hatlara uygundur.
Sık sorulan sorular
Başka ölçüleri var mı?
Sitemizde bu serinin 6 farklı ölçüsü bulunur: 1/8", 1/4", 3/8", 1/2", 3/4", 1". Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
N.A. ne anlama gelir?
Normalde açık (N.A.) valf, bobine enerji verilmediğinde akışa izin verir, enerji verilince kapanır. Aynı ölçünün normalde kapalı versiyonu ESV 103-04 koduyla katalogda yer alır.
Neden en az basınç değeri var?
Katalogda bu modelin çalışma basıncı 1 – 40 bar olarak verilir. Bu tip valf, açılıp kapanmak için hattaki basınçtan yararlanır; giriş basıncı 1 bar'ın altındaysa düzgün çalışmayabilir. Katalogdaki maksimum basınçlar AC voltaj için geçerlidir.
Debisi ne kadar?
Orifis, valfin içindeki akış deliğinin çapıdır; bu modelde 20 mm'dir. Orifis büyüdükçe valften geçen debi artar. Katalogda debi değeri verilmediğinden debi hesabı için bizimle iletişime geçebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 40 bar'ın üzerine çıkarmayın.
- Bakım öncesi hattaki basıncı boşaltın ve bobinin enerjisini kesin.
- Valfi gövde üzerindeki ok yönüne göre takın; ters bağlanan valf kapatmaz.
- Dişli bağlantıda gövdeyi zorlamadan sıkın; sızdırmazlık bandını aşırı sarmayın.
