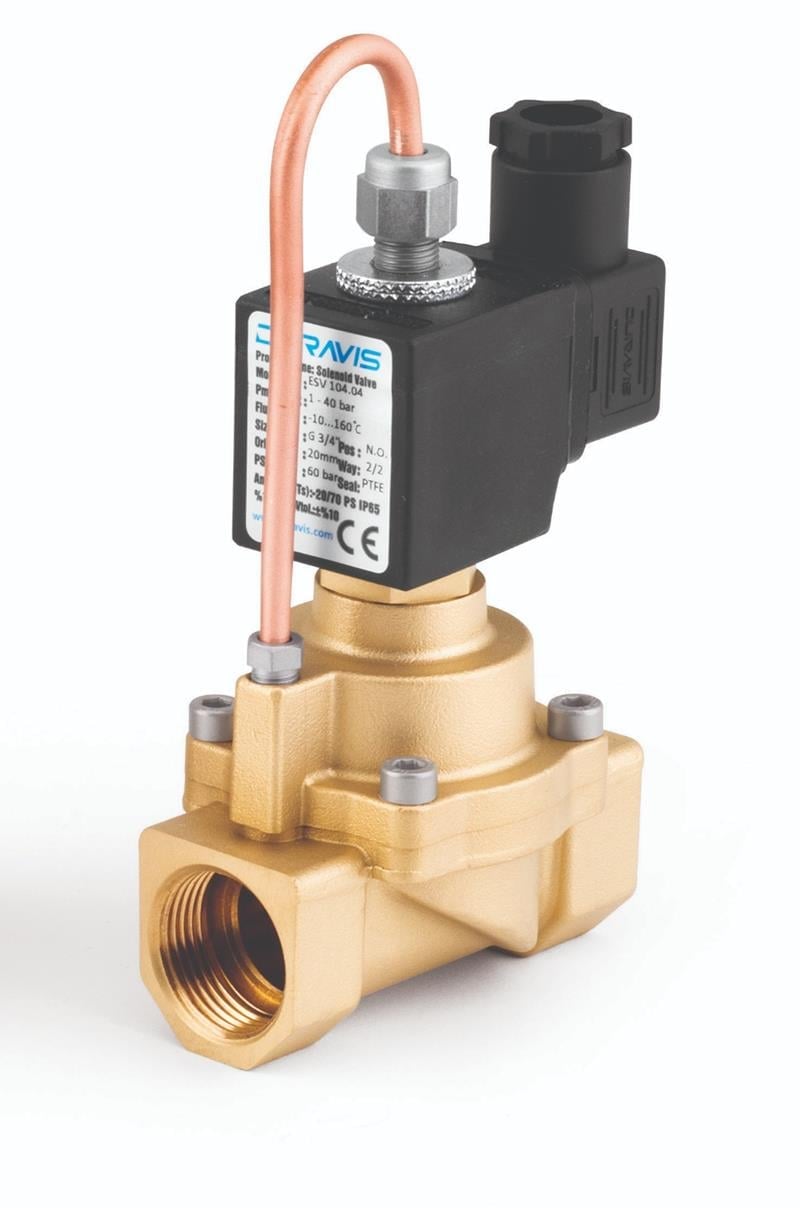

1/2" hatlarda akışı uzaktan, elektrikle kumanda etmek için: Duravis ESV-104-03 1/2" normalde açık pilot kumandalı yüksek basınç solenoid valfi. Pirinç gövdeli, 15 mm orifislidir.
Teknik özellikler
| Fonksiyon | 2/2 yollu, normalde açık (N.A.) |
|---|
| Bağlantı ölçüsü | G 1/2" |
|---|
| Orifis | 15 mm |
|---|
| Çalışma basıncı | 1 – 40 bar |
|---|
| Kumanda | Pilot kumandalı |
|---|
| Akışkan | Hava, su, gaz vb. |
|---|
| Gövde | Pirinç |
|---|
| Kovan | Paslanmaz çelik |
|---|
| Piston | PTFE + NBR (−10 °C / +80 °C) |
|---|
| Bobin | ECO 10 standart bobin, DIN 43650A (voltaj siparişte belirtilir) |
|---|
Değerler Duravis ürün kataloğundan (s. 68) alınmıştır.
ESV-104-03 ne işe yarar?
Hava, su ve gaz hatlarında; sulama, yıkama, otomat ve proses makinelerinde akışı elektrikle açıp kesmek için kullanılır. Normalde açık olduğundan elektrik kesildiğinde akış devam eder; akışın sürekli olması gereken hatlara uygundur.
Sık sorulan sorular
Normalde kapalı ile normalde açık farkı nedir?
Normalde açık (N.A.) valf, bobine enerji verilmediğinde akışa izin verir, enerji verilince kapanır. Aynı ölçünün normalde kapalı versiyonu ESV 103-03 koduyla katalogda yer alır.
Bobini ayrı alınabilir mi?
Valf, ECO 10 standart bobinle çalışır; bobin 12, 24, 48, 110 ve 230 V AC ya da DC seçenekleriyle bulunur. Siparişte bobin voltajını belirtin. Bobin arızalanırsa valf gövdesini sökmeden yalnız bobin değiştirilebilir.
Conta malzemesi nedir?
Katalogda bu seri için akışkan "Hava, su, gaz vb" olarak belirtilir. Piston malzemesi PTFE + NBR olup −10 °C / +80 °C aralığında çalışır. Yağ ve yakıt hatları için Viton pistonlu ESV 403/404 serisi kullanılmalıdır.
Orifis ne demek?
Orifis, valfin içindeki akış deliğinin çapıdır; bu modelde 15 mm'dir. Orifis büyüdükçe valften geçen debi artar. Katalogda debi değeri verilmediğinden debi hesabı için bizimle iletişime geçebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 40 bar'ın üzerine çıkarmayın.
- Valfi gövde üzerindeki ok yönüne göre takın; ters bağlanan valf kapatmaz.
- Hatta kir ve çapak kalmaması için valften önce filtre kullanın.
- Dişli bağlantıda gövdeyi zorlamadan sıkın; sızdırmazlık bandını aşırı sarmayın.
