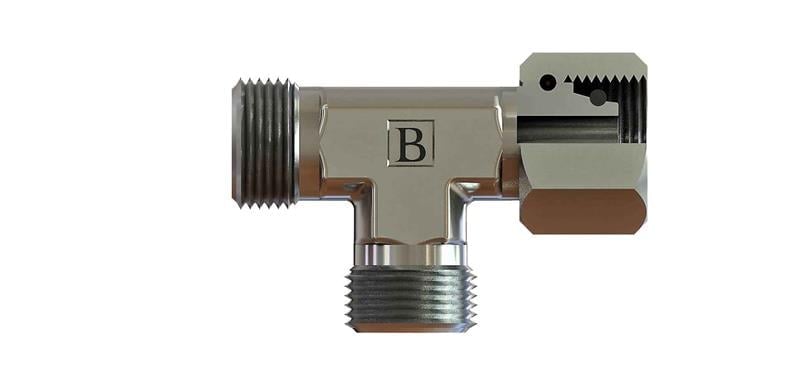

M52x2 42l Metrik Yan Bacak T Rakor (SB-4242-MYT-L)

SB-4242-MYT-L, M52x2 ölçüsünde OLC metrik yan bacak T rakor ürünüdür. L (hafif) seri, 42 mm boru içindir.

SB-4242-MYT-L ne işe yarar?

SB-4242-MYT-L, M52x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

M52x2 ne anlama gelir?

M52x2: M harfi metrik dişi, 52 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-4242-MYT-L ürününün M52x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-4242-MYT-L kodundaki "L" ne demek?

Bu ürün L (hafif) seridir ve 42 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-4242-MYT-L teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M52X2, Boru Çapı (ØD2) 42, B 56, C 40, ØD1 36, A1 50, A2 60. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
