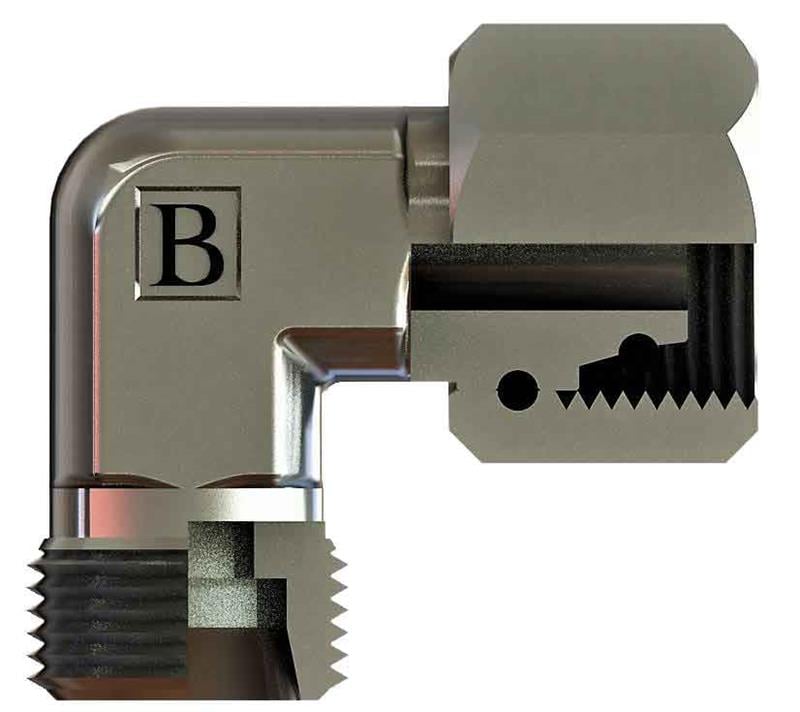

SB-4242-MTD-L, M52x2 ölçüsünde OLC metrik ters dirsek ürünüdür. L (hafif) seri, 42 mm boru içindir.
SB-4242-MTD-L ne işe yarar?
SB-4242-MTD-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M52x2: M harfi metrik dişi, 52 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-4242-MTD-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M52x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 42 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-4242-MTD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M52X2, Boru Çapı (ØD2) 42, B 56, C 40, ØD1 36, A1 50, A2 60. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M52x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
