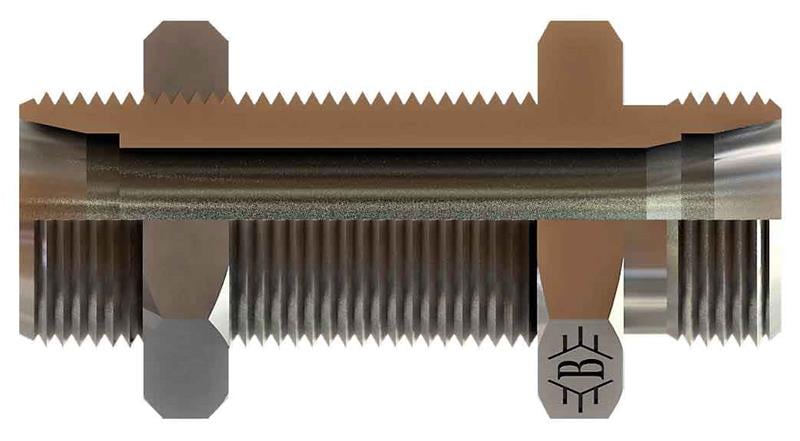

M52x2 42l Metrik Perde Geçiş Nipel (SB-4242-MPGN-L)

SB-4242-MPGN-L, M52x2 ölçüsünde OLC metrik perde geçiş nipel ürünüdür. L (hafif) seri, 42 mm boru içindir.

SB-4242-MPGN-L ne işe yarar?

SB-4242-MPGN-L, M52x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 42 mm dış çaplı boru (L (hafif) seri) kullanılır.

M52x2 dişi nasıl tanınır?

M52x2 metrik diştir: 52 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-4242-MPGN-L ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 M52X2, Diş Ölçüsü T2 M52X2, C 19, E 36, ØD1 42, ØD2 36, A1 60, A2 65. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M52x2) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
