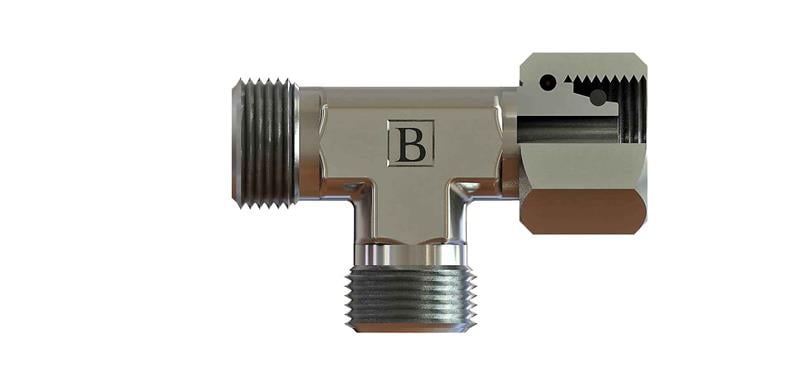

SB-3838-MYT-S, M52x2 ölçüsünde OLC metrik yan bacak T rakor ürünüdür. S (ağır) seri, 38 mm boru içindir.
SB-3838-MYT-S ne işe yarar?
SB-3838-MYT-S, M52x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
SB-3838-MYT-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.
SB-3838-MYT-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M52x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-3838-MYT-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-3838-MYT-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M52X2, Diş Ölçüsü T2 38, C 63, E 41, ØD1 32, A1 50, A2 60. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M52x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
