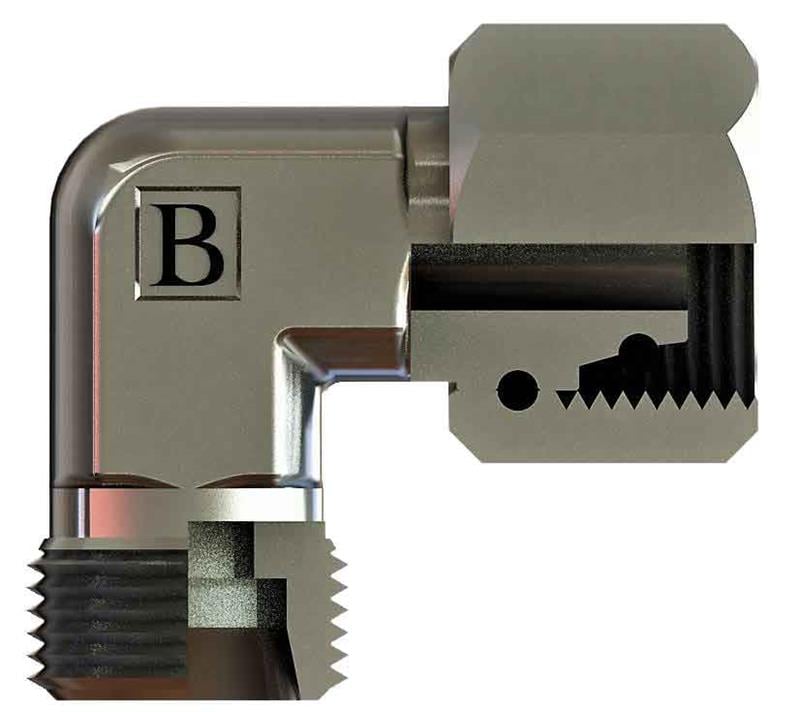

M52x2 38s Metrik Ters Dirsek Rakor (SB-3838-MTD-S)

SB-3838-MTD-S, M52x2 ölçüsünde OLC metrik ters dirsek ürünüdür. S (ağır) seri, 38 mm boru içindir.

Metrik ters dirsek ne için kullanılır?

SB-3838-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Valf bloklarında ve pompa çıkışlarında geçiş parçası olarak kullanılır.

Sık sorulan sorular

SB-3838-MTD-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

SB-3838-MTD-S ürününün M52x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3838-MTD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M52X2, Diş Ölçüsü T2 38, C 63, E 41, ØD1 32, A1 50, A2 60. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
