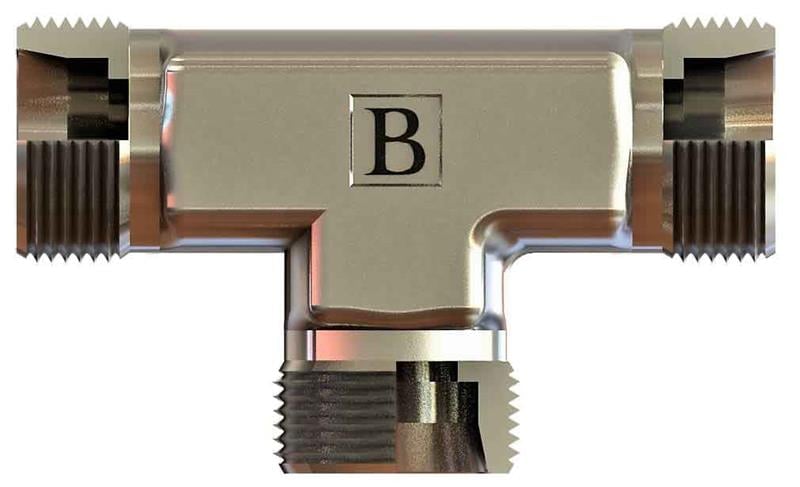

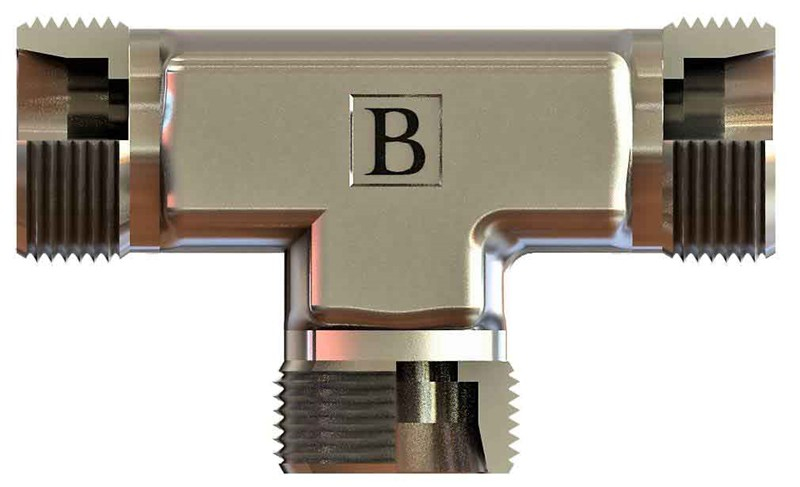

M52x2 38s Metrik T Rakor (SB-3838-MT-S)

SB-3838-MT-S, M52x2 ölçüsünde OLC metrik T rakor ürünüdür. S (ağır) seri, 38 mm boru içindir.

Metrik T rakor nerede kullanılır?

SB-3838-MT-S, M52x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-3838-MT-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3838-MT-S ürününün M52x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-3838-MT-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3838-MT-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 M52X2, Diş Ölçüsü T2 38, C 82, E 41, ØD1 32, A1 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
