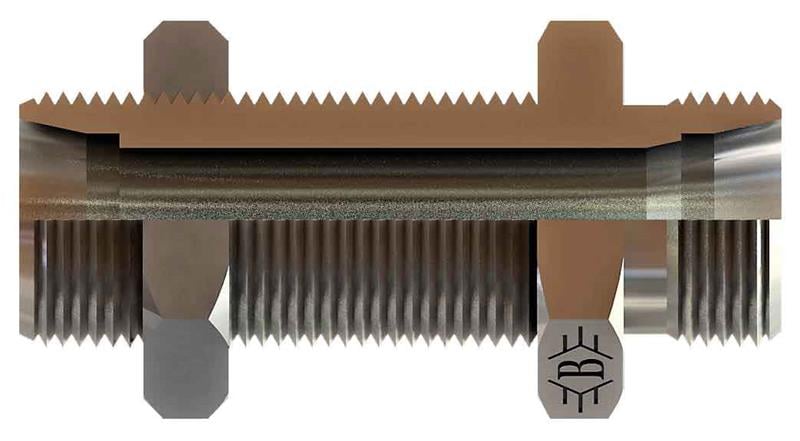

M52x2 38s Metrik Perde Geçiş Nipel (SB-3838-MPGN-S)

M52x2 ölçüsünde SB-3838-MPGN-S kodlu metrik perde geçiş nipel, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

SB-3838-MPGN-S ne işe yarar?

SB-3838-MPGN-S, M52x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

SB-3838-MPGN-S duvara nasıl sabitlenir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-3838-MPGN-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

M52x2 dişi nasıl tanınır?

M52x2 metrik diştir: 52 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

M52x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M52x2) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
