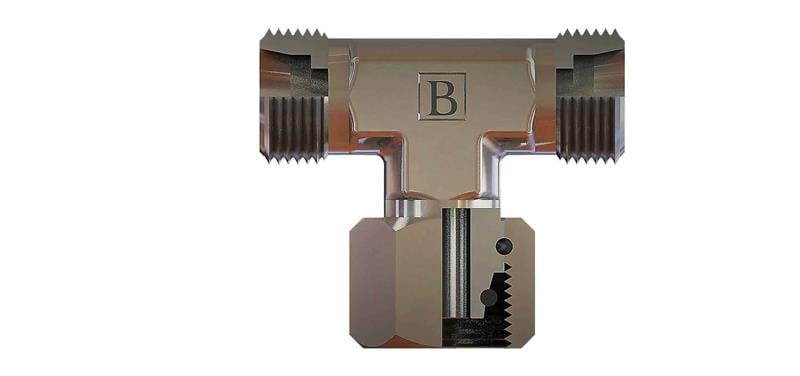

M52x2 38s Metrik Orta Bacak T Rakor (SB-3838-MOT-S)

SB-3838-MOT-S, M52x2 ölçüsünde OLC metrik orta bacak T rakor ürünüdür. S (ağır) seri, 38 mm boru içindir.

SB-3838-MOT-S ne işe yarar?

SB-3838-MOT-S, M52x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-3838-MOT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün M52x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3838-MOT-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 M52X2, Diş Ölçüsü T2 38, C 82, E 63, ØD1 32, A1 50, A2 60. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
