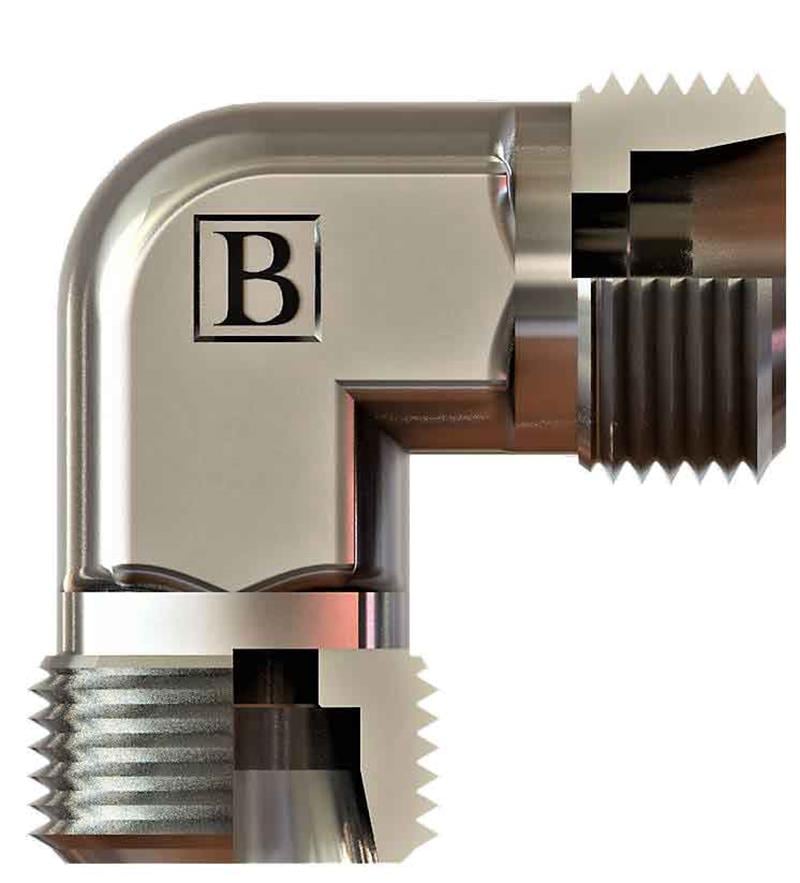

M52x2 38s Metrik Dirsek (SB-3838-MD-S)

SB-3838-MD-S, M52x2 ölçüsünde OLC metrik dirsek ürünüdür. S (ağır) seri, 38 mm boru içindir.

Metrik dirsek ne için kullanılır?

SB-3838-MD-S, M52x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-3838-MD-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M52x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 38 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

SB-3838-MD-S ürününün M52x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

SB-3838-MD-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 38 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3838-MD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M52X2, Boru Çapı (ØD2) 38, B 41, C 41, ØD1 32, AA 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
