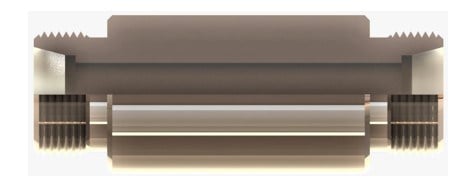

M45x2 35l Perde Geçişli Kaynaklık Nipel (SB-4535-MKPGN-L)

M45x2 ölçüsünde SB-4535-MKPGN-L kodlu metrik perde geçişli kaynaklık nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.

SB-4535-MKPGN-L ne işe yarar?

SB-4535-MKPGN-L, M45x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.

Sık sorulan sorular

SB-4535-MKPGN-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

M45x2 ne anlama gelir?

M45x2: M harfi metrik dişi, 45 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bu bağlantı nasıl sızdırmazlık sağlar?

M45x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M45x2) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
