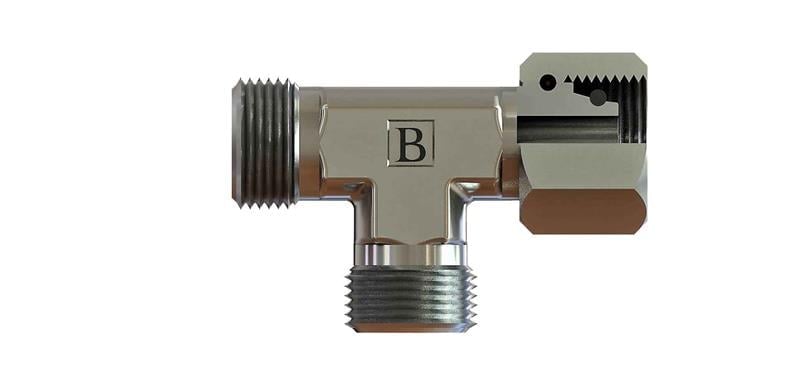

M45x2 35l Metrik Yan Bacak T Rakor (SB-3535-MYT-L)

M45x2 ölçüsünde SB-3535-MYT-L kodlu metrik yan bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.

Metrik yan bacak T rakor nerede kullanılır?

SB-3535-MYT-L, M45x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-3535-MYT-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün M45x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3535-MYT-L teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M45X2, Boru Çapı (ØD2) 35, B 51, C 34,5, ØD1 30, A1 41, A2 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
