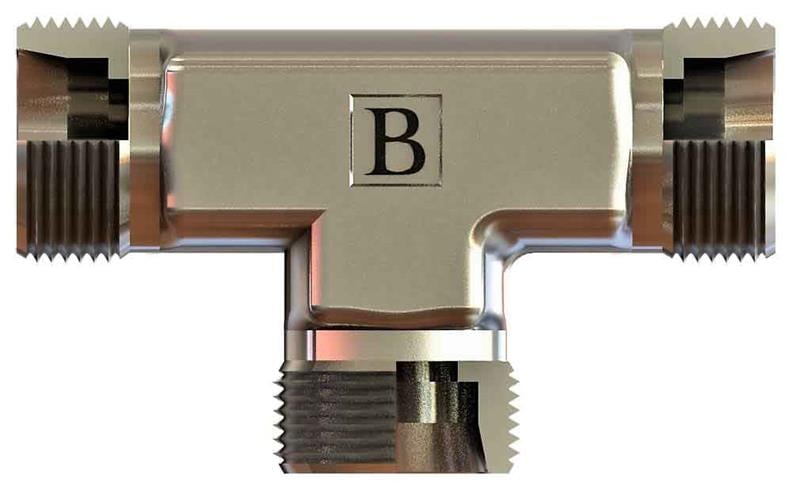

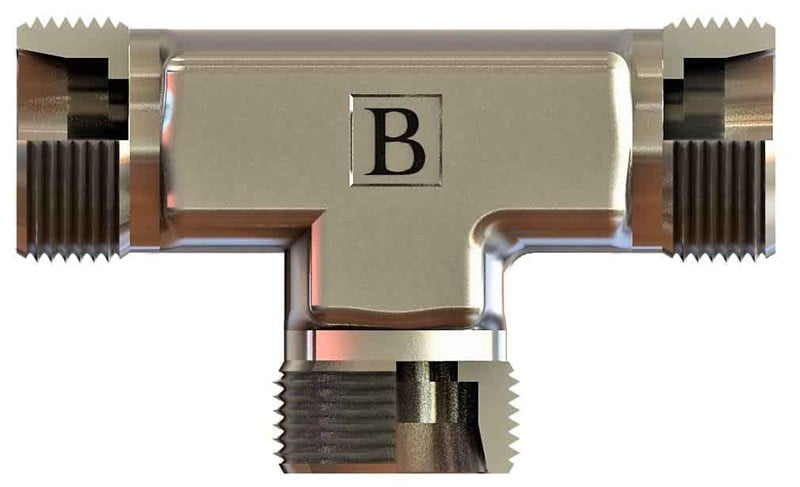

M45x2 35l Metrik T Rakor (SB-3535-MT-L)

M45x2 ölçüsünde SB-3535-MT-L kodlu metrik T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.

Metrik T rakor ne için kullanılır?

SB-3535-MT-L, M45x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-3535-MT-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

Bağlantıda conta gerekir mi?

M45x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3535-MT-L teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M45X2, Boru Çapı (ØD2) 35, B 69, C 34,5, ØD1 30, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
