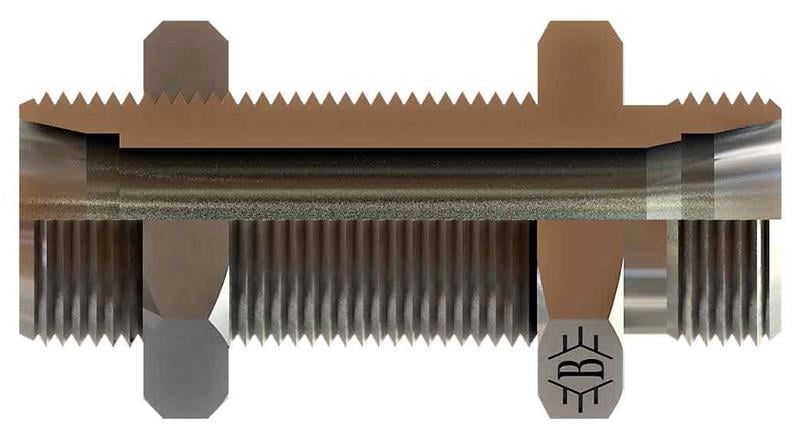

M45x2 35l Metrik Perde Geçiş Nipel (SB-3535-MPGN-L)

OLC SB-3535-MPGN-L: M45x2 ölçüsünde metrik perde geçiş nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3535-MPGN-L ne işe yarar?

SB-3535-MPGN-L, M45x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.

Sık sorulan sorular

SB-3535-MPGN-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

M45x2 dişi nasıl tanınır?

M45x2 metrik diştir: 45 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bağlantıda conta gerekir mi?

SB-3535-MPGN-L ürününün M45x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
