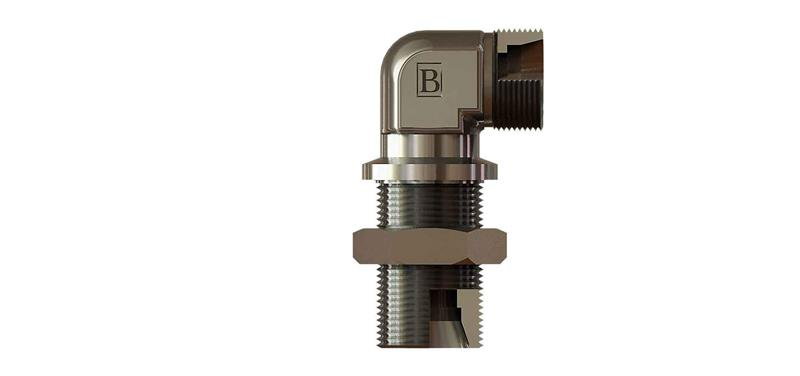

M45x2 35l Metrik Perde Geçiş Dirseği (SB-3535-MPGD-L)

OLC SB-3535-MPGD-L: M45x2 ölçüsünde metrik perde geçiş dirseği. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3535-MPGD-L ne işe yarar?

SB-3535-MPGD-L, M45x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-3535-MPGD-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

M45x2 dişi nasıl tanınır?

M45x2 ifadesindeki 45 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

M45x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M45x2) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
